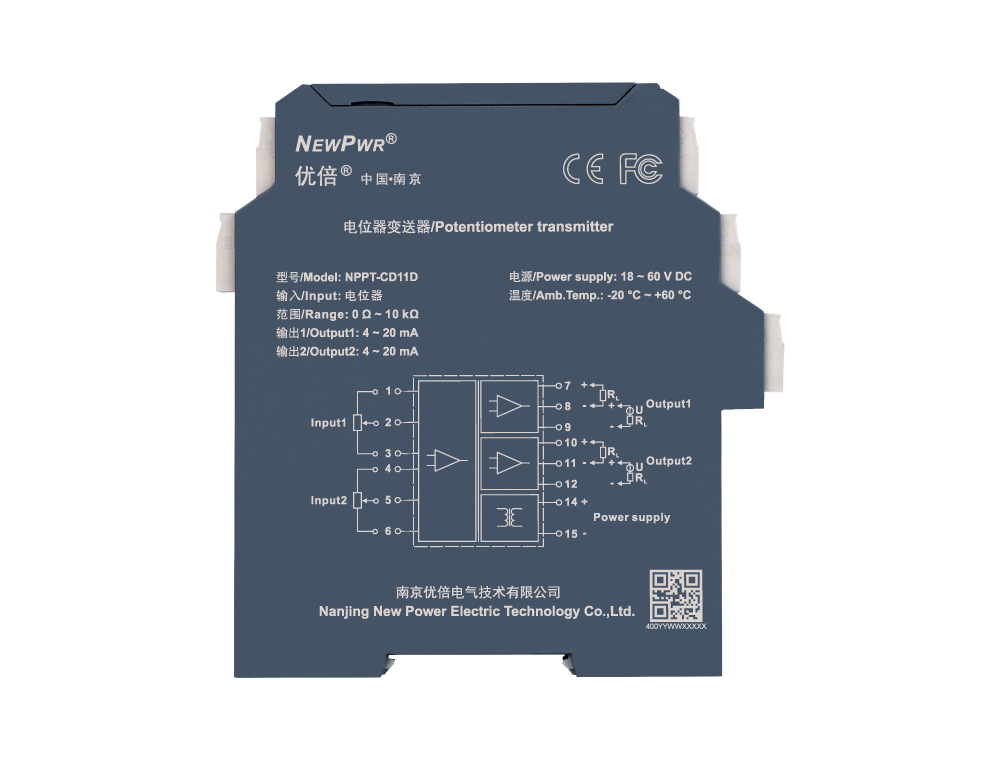

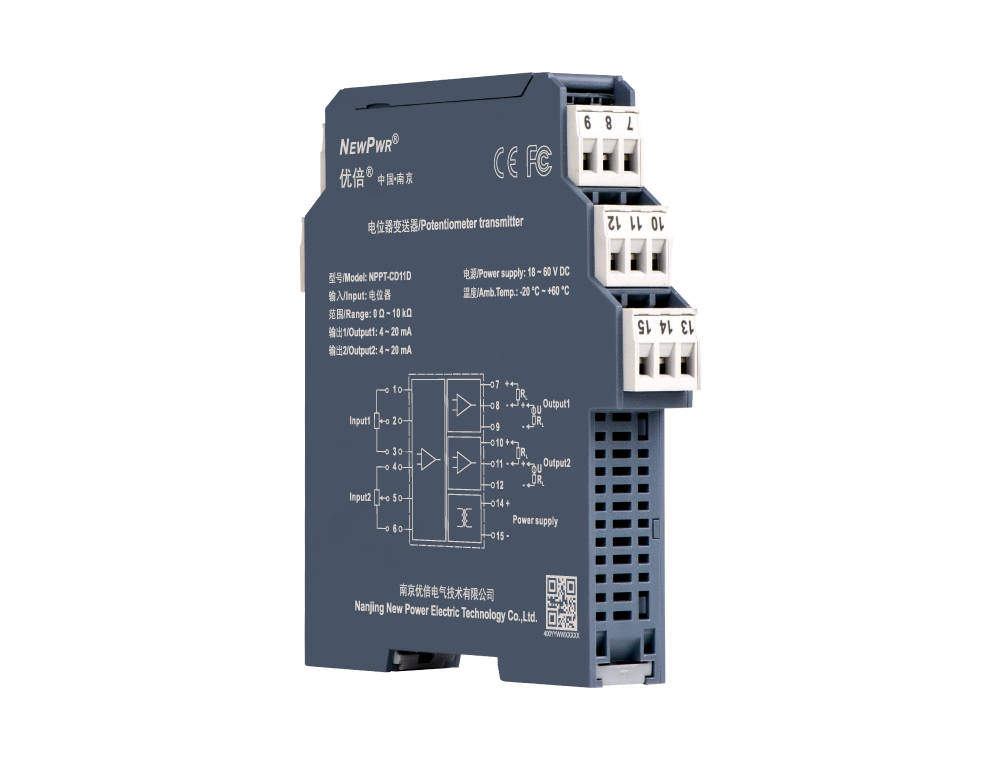

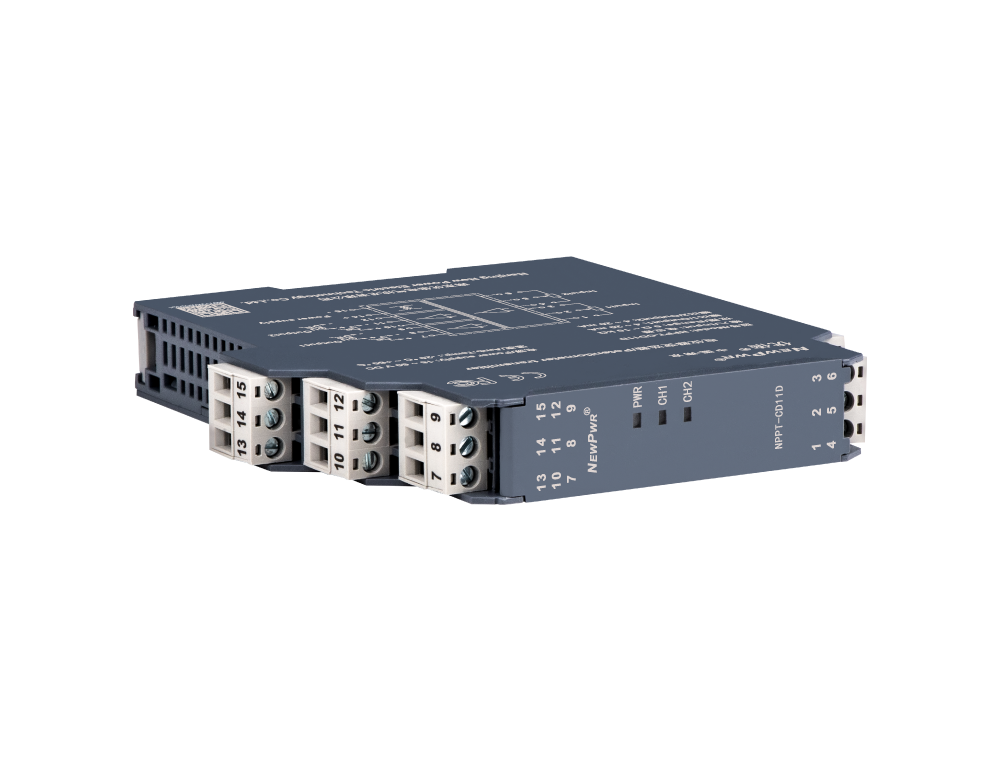

NPPT-CD11D

电位器变送器，，， ，，输入3线制电位器信号，，， ，，经隔离转换为4~20mA电流信号输出(其他输出信号类型产品，，， ，，详细型号见型谱)。。。。。。该产品需要自力供电，，， ，，输入、输出和电源三端隔离，，， ，，具有在线故障自诊断功效，，， ，，可以通过PC端或手持编程器设置电位器零点和满度，，， ，，以及输出信号类型、信号故障时输出模式等。。。。。。

输入

输出（详细型号见型谱）

通道

供电

分享
NPPT-CD11D

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸





【手艺参数】 电源 输入 输出 传输特征 基本参数 EMC特征 事情情形 状态形貌 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 3线制电位器 0 ~ 10 kΩ
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输特征
转换精度 信号类型 丈量规模 量程规模/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
基本参数
响应时间 ≤ 500 ms
事情功耗 1.2 W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
事情情形
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
状态形貌
输出状态 在用户不特殊指明的情形下，，， ，，无论输入信号泛起何种故障状态，，， ，，在满量程规模内输出均追随输入信号转变 (断线除外，，， ，，断线输出0 V/mA)，，， ，，但最大不凌驾输出量程上限的110% (如0 ~ 20 mA输出时，，， ，，最小输出可为0 mA，，， ，，最大不凌驾22 mA)
机械特征
毗连方法 螺钉毗连
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
