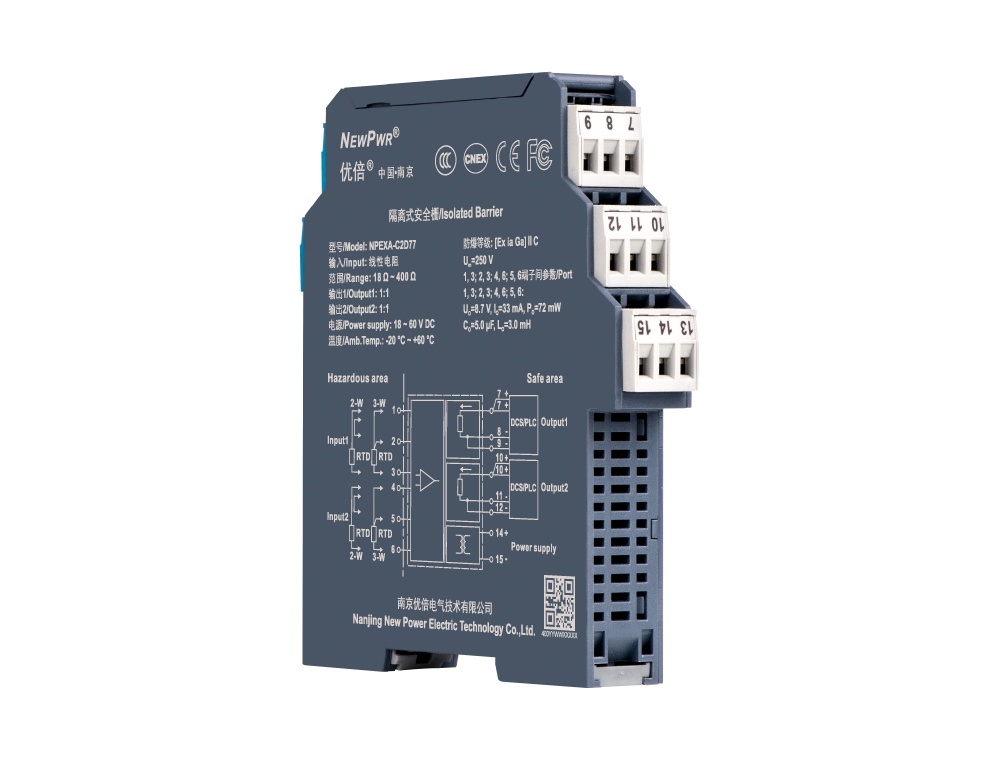

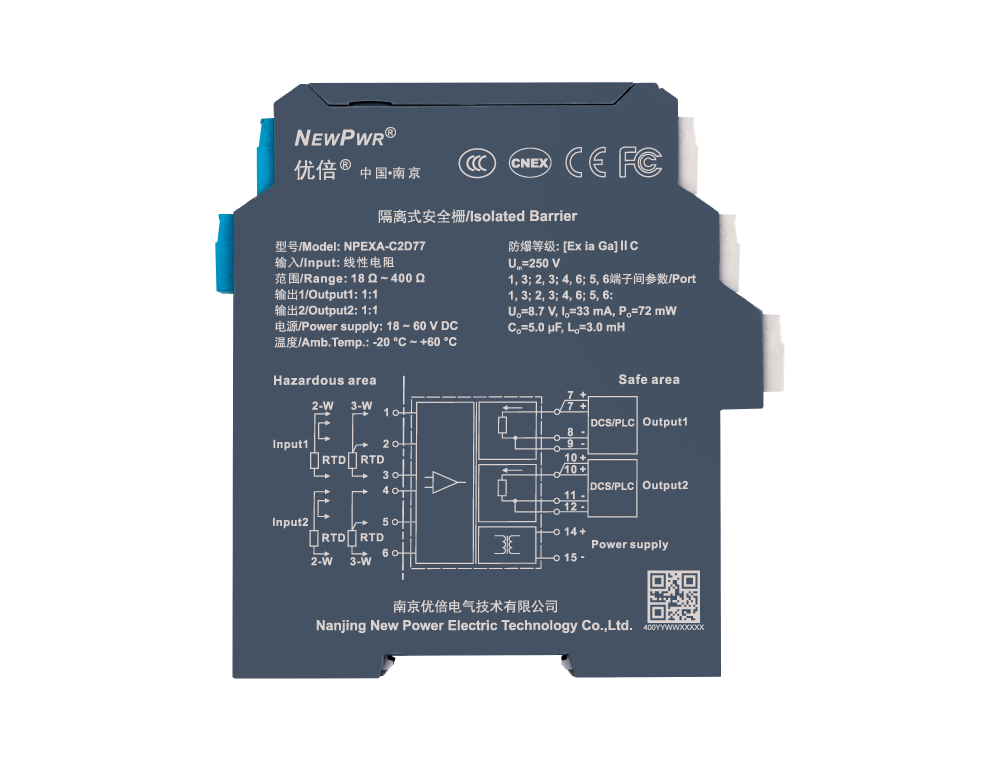

NPEXA-C2D77
【焦点手艺】
【装置与拆卸】
装置 拆卸
| 供电电源 | 18 ~ 60 V DC |
| 输入信号 | 18 ~ 400 Ω |
| 引线电阻 | ≤ 20 Ω/线 |
| 输出信号 | 1 : 1 |
| 激励电流 | 0.1 ~ 10 mA |
| 转换精度 | 信号类型 | 丈量规模 | 量程规模/转换精度 |
| 传输精度 | 激励电流0.5 ~ 10 mA，，，，，，，精度±0.1 %F.S.或＜ 0.2 Ω (取最大值)；；；；； ；；电阻传输精度随激励电流减小而下降 | ||
| 温度漂移 | 30 ppm/℃ |
| 响应时间 | ≤ 500 ms |
| 事情功耗 | 0.4 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 3000 V AC (本安侧与非本安侧)；；；；； ；；≥ 1500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 应用场合 | 装置于清静区，，，，，，，可毗连0区、1区、2区；；；；； ；；ⅡA、ⅡB、ⅡC、ⅢC；；；；； ；；T4 ~ T6危险区的本装置备 |
| 输出状态 | 在用户不特殊指明的情形下，，，，，，，无论输入信号泛起何种故障状态，，，，，，，在满量程规模内输出均追随输入信号转变 (断线除外，，，，，，，断线输出约16 Ω)，，，，，，，但最大不凌驾430 Ω |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽17.8 mm×高110 mm×深117 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | CNEX, CE, FCC, CCC |
| 防爆品级 | [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC |
| 最高电压（Um） | 250 V |
| Uo | 8.7 V (1、3端子间; 2、3端子间; 4、6端子间; 5、6端子间) |
| Io | 33 mA (1、3端子间; 2、3端子间; 4、6端子间; 5、6端子间) |
| Po | 72 mW (1、3端子间; 2、3端子间; 4、6端子间; 5、6端子间) |
| Co | 5 μF (1、3端子间; 2、3端子间; 4、6端子间; 5、6端子间) |
| Lo | 3 mH (1、3端子间; 2、3端子间; 4、6端子间; 5、6端子间) |
