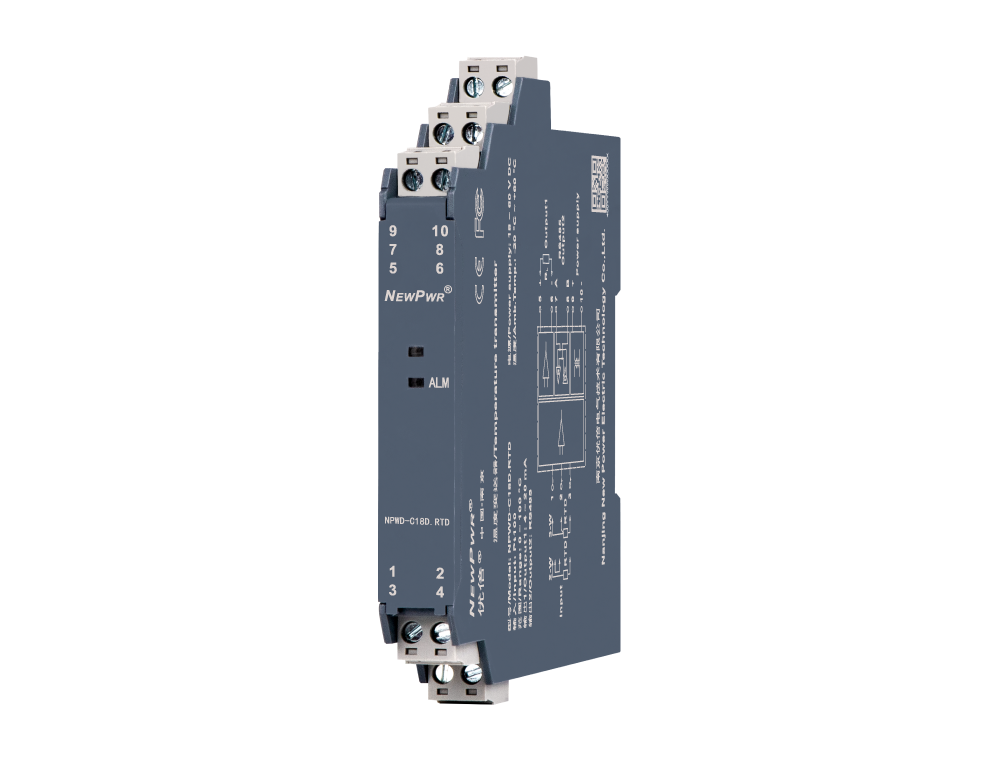

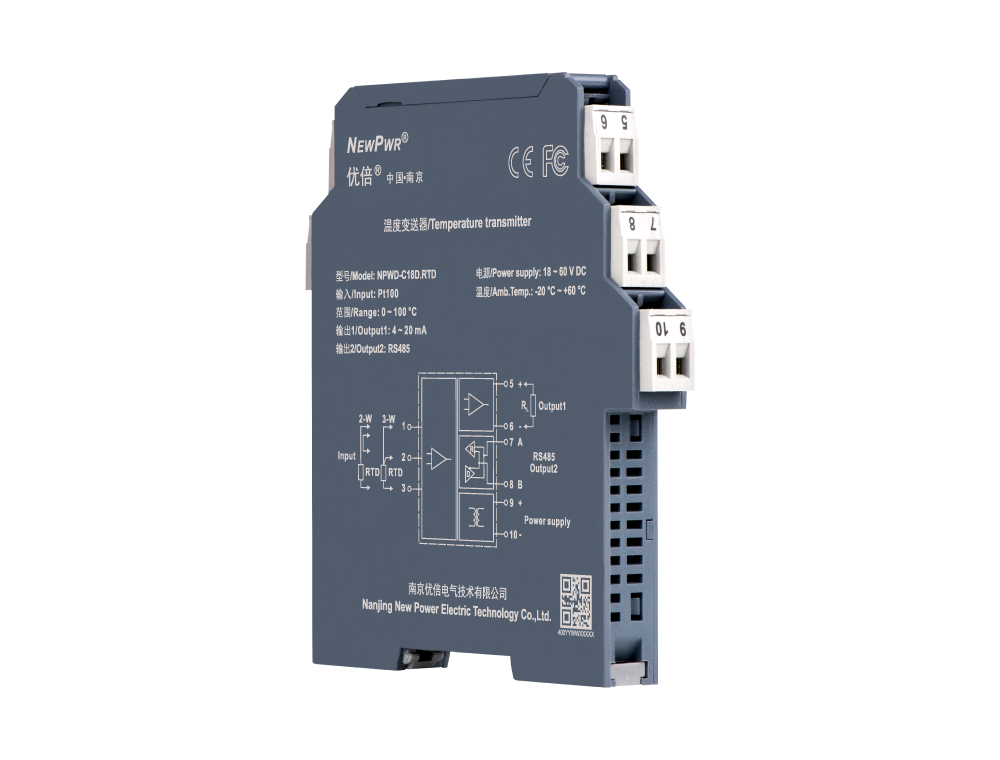

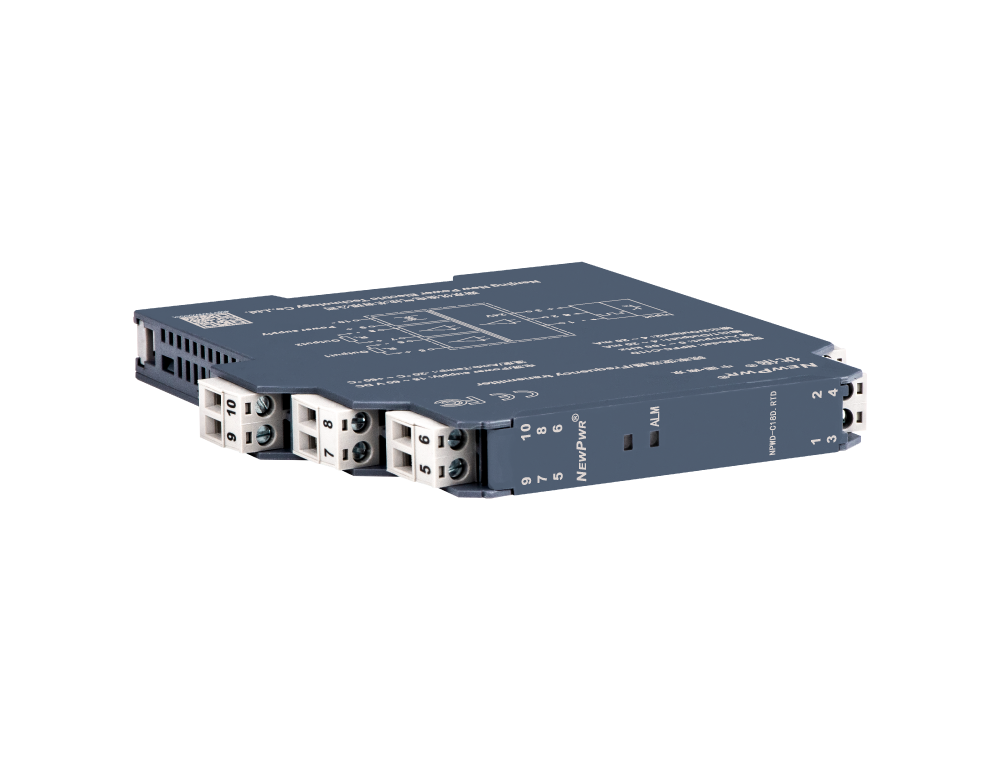

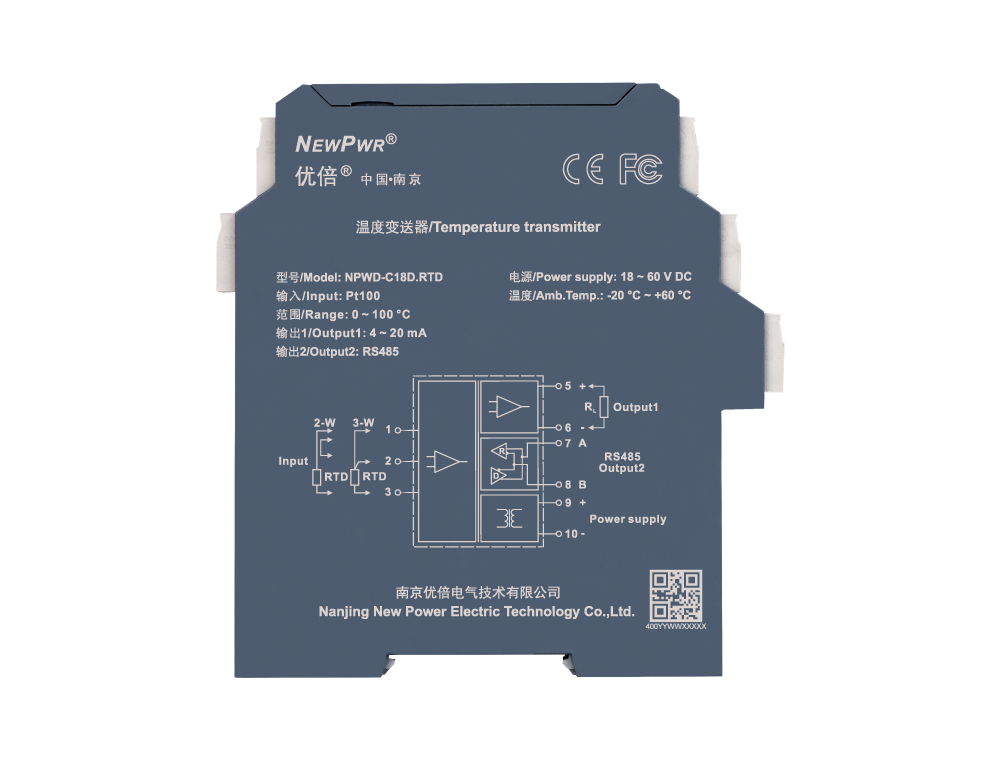

NPWD-C18D.RTD

温度变送器，，，，，，输入热电阻信号，，，，，，经隔离转换为4~20mA电流信号输出(其他输出信号类型产品，，，，，，详细型号见型谱)，，，，，，它同时具有RS485通讯功效，，，，，，可以通过MODBUS-RTU协议与装备组网。。。。。。。该产品需要自力供电，，，，，，输入、输出和电源三端隔离，，，，，，具有在线故障自诊断功效，，，，，，可以通过PC端或手持式编程器对热电阻类型、温怀抱程等举行组态设置。。。。。。。

输出（详细型号见型谱）

通道

供电

HART

SIL

液晶显示

防爆

分享
NPWD-C18D.RTD

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸






【手艺参数】 电源 输入 输出 传输特征 基本参数 EMC特征 事情情形 状态形貌 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 Pt100、Cu100、Cu50、BA1、BA2等热电阻
引线电阻 ≤ 20 Ω/线
输出
输出信号 输出1：4 ~ 20 mA ； ；；；；；；；输出2：RS485
允许负载 RL ≤ 550 Ω
通讯参数 MODBUS-RTU，，，，，，距离≤ 1000 m，，，，，，节点数≤ 32
波特率 ≤ 19.2 kbps
传输特征
转换精度 信号类型 丈量规模 量程规模/转换精度
Pt100 -200 ℃ ~ +850 ℃ ＜100 ℃，，，，，，±0.1 ℃ ≥100 ℃，，，，，，±0.1 %F.S.
Cu50 -50 ℃ ~ +150 ℃ ＜100 ℃，，，，，，±0.1 ℃ ≥100 ℃，，，，，，±0.1 %F.S.
Cu100 -50 ℃ ~ +150 ℃ ＜100 ℃，，，，，，±0.1 ℃ ≥100 ℃，，，，，，±0.1 %F.S.
温度漂移 40 ppm/℃
基本参数
响应时间 ≤ 500 ms
事情功耗 0.9 W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
事情情形
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
状态形貌
输出状态 在用户不特殊指明的情形下，，，，，，无论输入信号泛起何种故障状态，，，，，，在满量程规模内输出均追随输入信号转变 (断线除外，，，，，，断线输出0 V/mA)，，，，，，但最大不凌驾输出量程上限的110% (如0 ~ 20 mA输出时，，，，，，最小输出可为0 mA，，，，，，最大不凌驾22 mA)
机械特征
毗连方法 螺钉毗连
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
