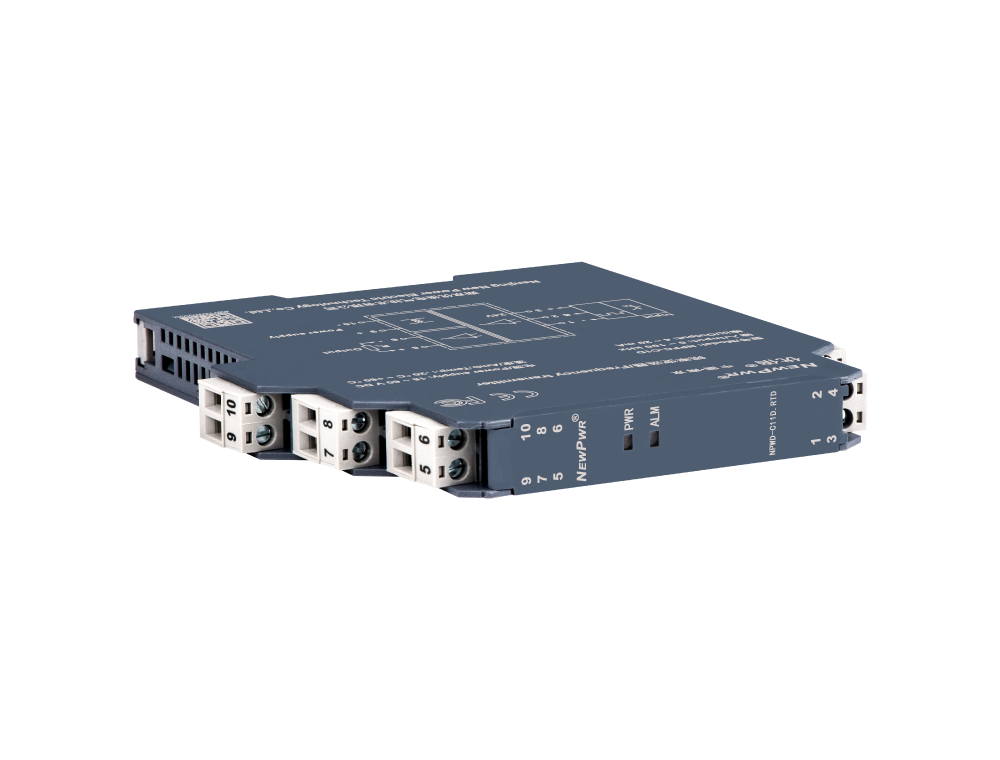

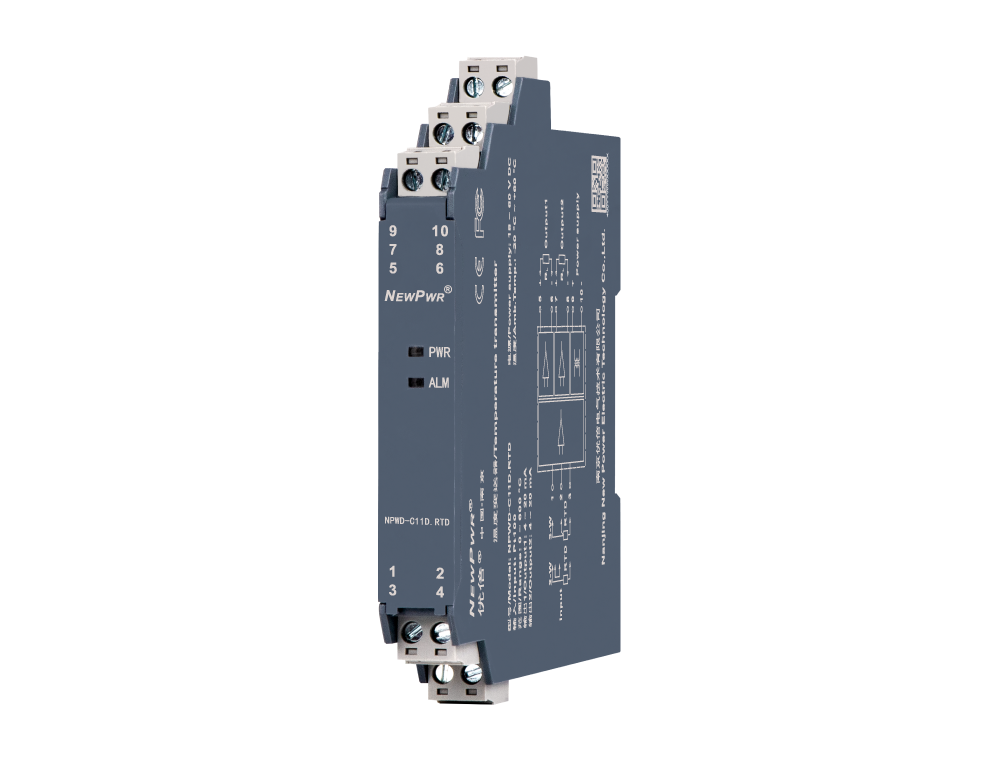

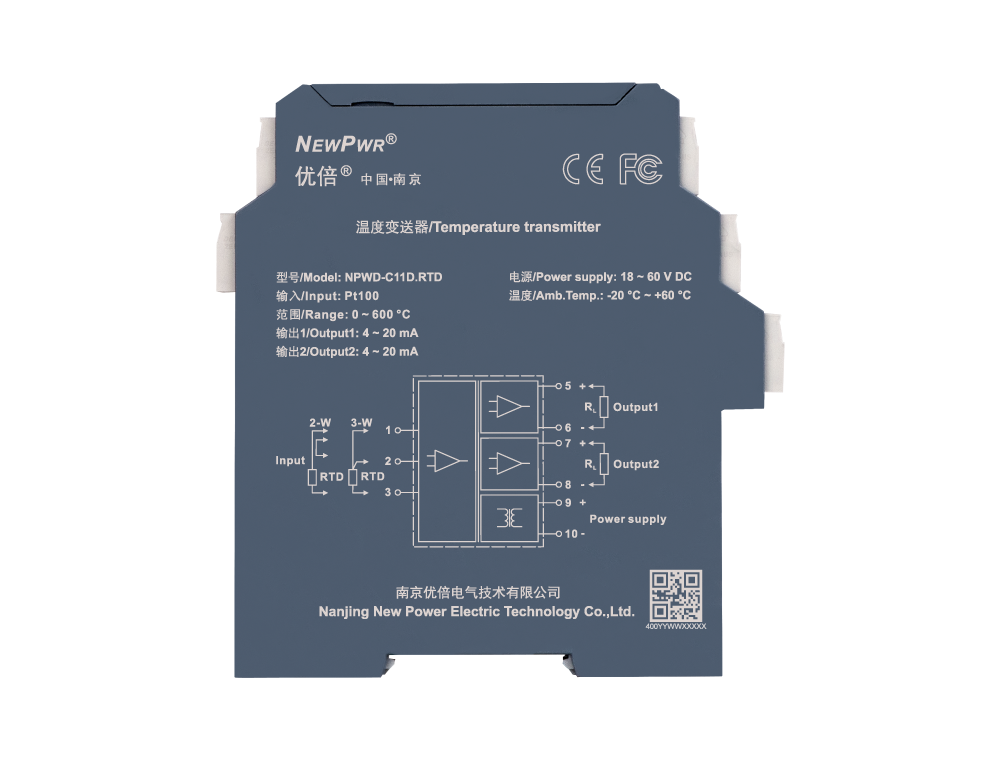

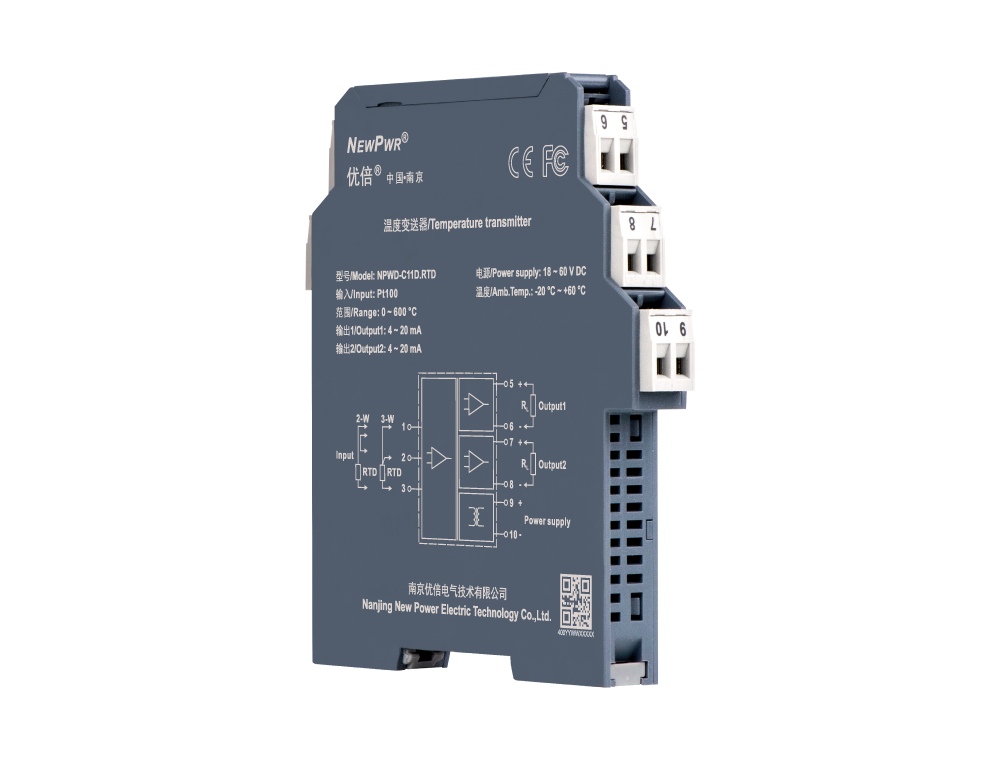

NPWD-C11D.RTD

温度变送器，，，，，，，，输入热电阻信号，，，，，，，，经隔离转换为4~20mA电流信号输出(其他输出信号类型产品，，，，，，，，详细型号见型谱)。。。。。 。该产品需要自力供电，，，，，，，，输入、输出和电源三端隔离，，，，，，，，具有在线故障自诊断功效，，，，，，，，可以通过PC端或手持式编程器对热电阻类型、温怀抱程等举行组态设置。。。。。 。

输出（详细型号见型谱）

通道

供电

HART

SIL

液晶显示

防爆

分享
NPWD-C11D.RTD

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸






【手艺参数】 电源 输入 输出 传输特征 基本参数 EMC特征 事情情形 状态形貌 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 热电阻
引线电阻 ≤ 20 Ω/线
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输特征
转换精度 信号类型 丈量规模 量程规模/转换精度
Pt100(α=0.00385) -200 ℃ ~ +850 ℃ ＜100 ℃，，，，，，，，±0.1 ℃ ≥100 ℃，，，，，，，，±0.1 %F.S.
Pt100(α=0.00391) -200 ℃ ~ +850 ℃ ＜100 ℃，，，，，，，，±0.1 ℃ ≥100 ℃，，，，，，，，±0.1 %F.S.
Cu50, Cu100 (α=0.00428) -180 ℃ ~ +200 ℃ ＜100 ℃，，，，，，，，±0.1 ℃ ≥100 ℃，，，，，，，，±0.1 %F.S.
Cu50, Cu100 (α=0.00426) -50 ℃ ~ +200 ℃ ＜100 ℃，，，，，，，，±0.1 ℃ ≥100 ℃，，，，，，，，±0.1 %F.S.
温度漂移 30 ppm/℃
基本参数
响应时间 ≤ 500 ms
事情功耗 1.2 W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
事情情形
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
状态形貌
输出状态 默认追随模式，，，，，，，，可以设置为4mA~20mA NE43模式或牢靠输出模式。。。。。 。
机械特征
毗连方法 螺钉毗连
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
