NPWD-CD11D.TC

温度变送器，，，，，，输入热电偶信号，，，，，，经隔离转换为4~20mA电流信号输出(其他输出信号类型产品，，，，，，详细型号见型谱)，，，，，，外置冷端赔偿端子。。。。。。。该产品需要自力供电，，，，，，输入、输出和电源三端隔离，，，，，，具有在线故障自诊断功效，，，，，，可以通过PC端或手持式编程器对热电偶类型、温怀抱程等举行组态设置。。。。。。。

输出（详细型号见型谱）

通道

供电

HART

SIL

液晶显示

防爆

分享

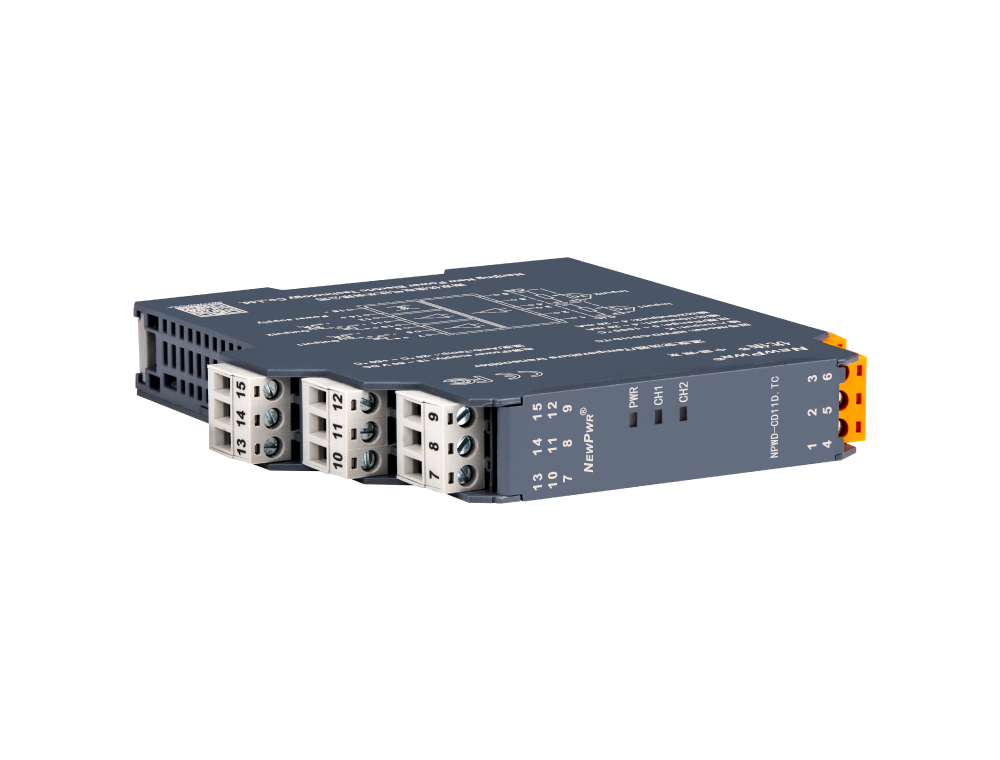

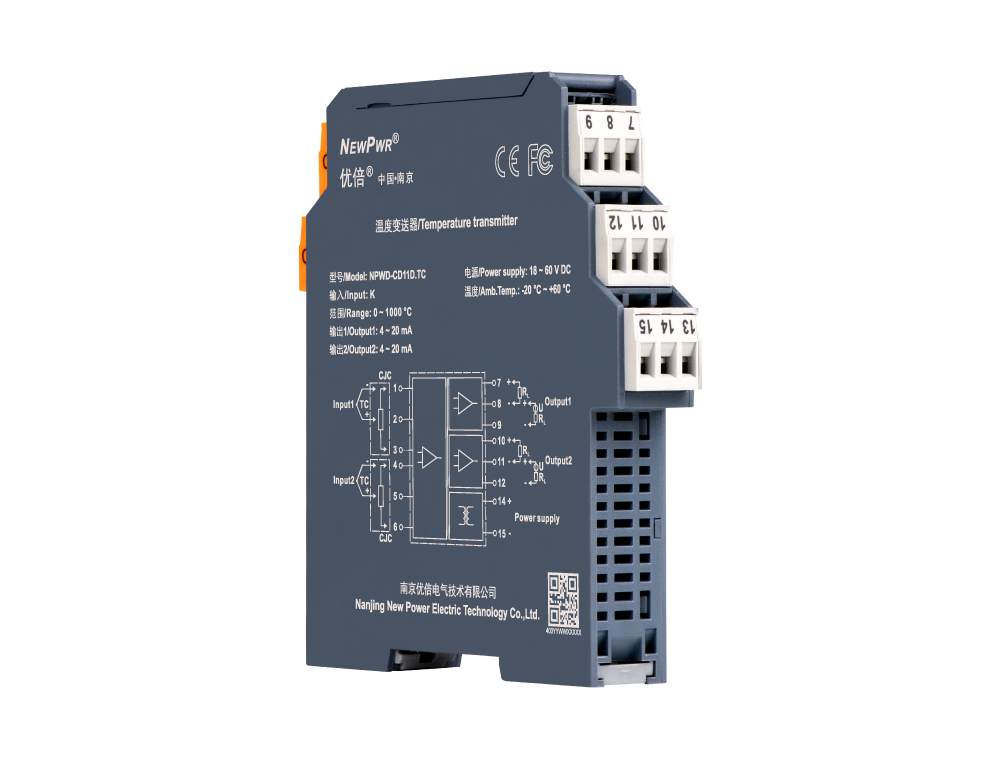

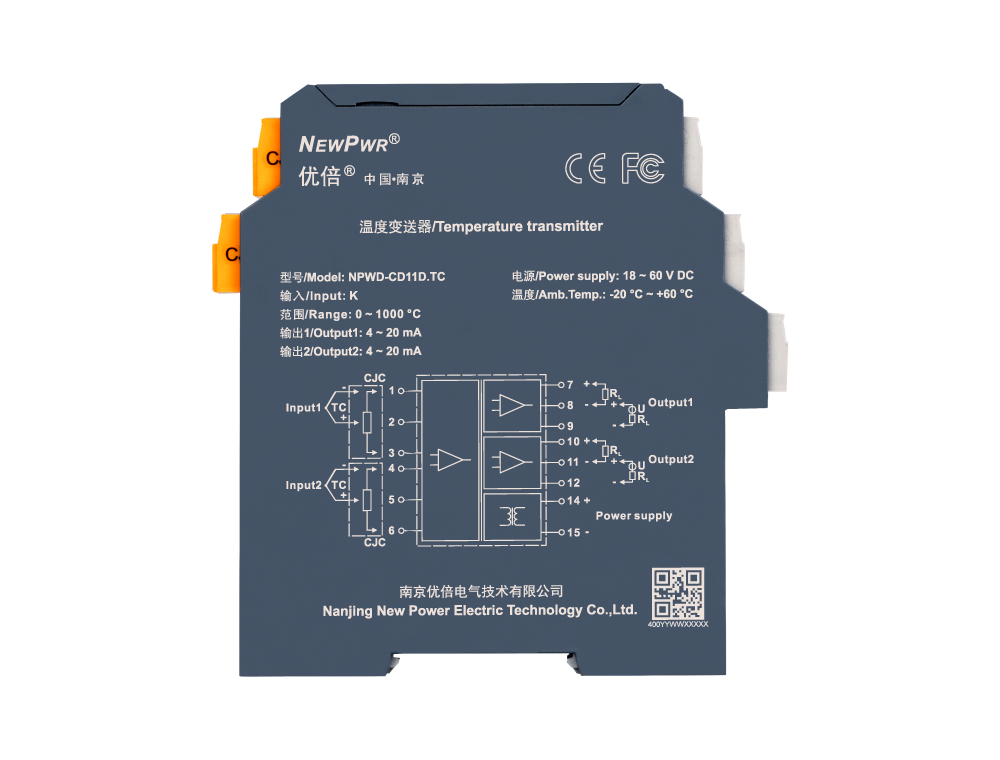

NPWD-CD11D.TC

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸






【手艺参数】 电源 输入 输出 传输特征 基本参数 EMC特征 事情情形 状态形貌 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 热电偶
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输特征
转换精度 信号类型 丈量规模 量程规模/转换精度
K -200 ℃ ~ +1372 ℃ ＜300 ℃，，，，，，±0.3 ℃ ≥300 ℃，，，，，，±0.1 %F.S.
E -120 ℃ ~ +1000 ℃ ＜300 ℃，，，，，，±0.3 ℃ ≥300 ℃，，，，，，±0.1 %F.S.
J -140 ℃ ~ +1200 ℃ ＜300 ℃，，，，，，±0.3 ℃ ≥300 ℃，，，，，，±0.1 %F.S.
T -270 ℃ ~ +400 ℃ ＜300 ℃，，，，，，±0.3 ℃ ≥300 ℃，，，，，，±0.1 %F.S.
N -200 ℃ ~ +1300 ℃ ＜300 ℃，，，，，，±0.3 ℃ ≥300 ℃，，，，，，±0.1 %F.S.
S -50 ℃ ~ +1768 ℃ ＜500 ℃，，，，，，±0.5 ℃ ≥500 ℃，，，，，，±0.1 %F.S.
R -50 ℃ ~ +1768 ℃ ＜500 ℃，，，，，，±0.5 ℃ ≥500 ℃，，，，，，±0.1 %F.S.
B +400 ℃ ~ +1820 ℃ ＜500 ℃，，，，，，±0.5 ℃ ≥500 ℃，，，，，，±0.1 %F.S.
W5Re_W26Re 0 ℃ ~ +2315 ℃ ＜500 ℃，，，，，，±0.5 ℃ ≥500 ℃，，，，，，±0.1 %F.S.
W3Re_W25Re 0 ℃ ~ +2315 ℃ ＜500 ℃，，，，，，±0.5 ℃ ≥500 ℃，，，，，，±0.1 %F.S.
L -100 ℃ ~ +800 ℃ ＜300 ℃，，，，，，±0.3 ℃ ≥300 ℃，，，，，，±0.1 %F.S.
温度漂移 30 ppm/℃
基本参数
赔偿精度 1 ℃ (赔偿规模：-20 ℃ ~ +60 ℃)
响应时间 ≤ 500ms
事情功耗 1.2 W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
事情情形
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
状态形貌
输出状态 默认追随模式，，，，，，可以设置为4mA~20mA NE43模式或牢靠输出模式。。。。。。。
机械特征
毗连方法 螺钉毗连
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 CE, FCC
