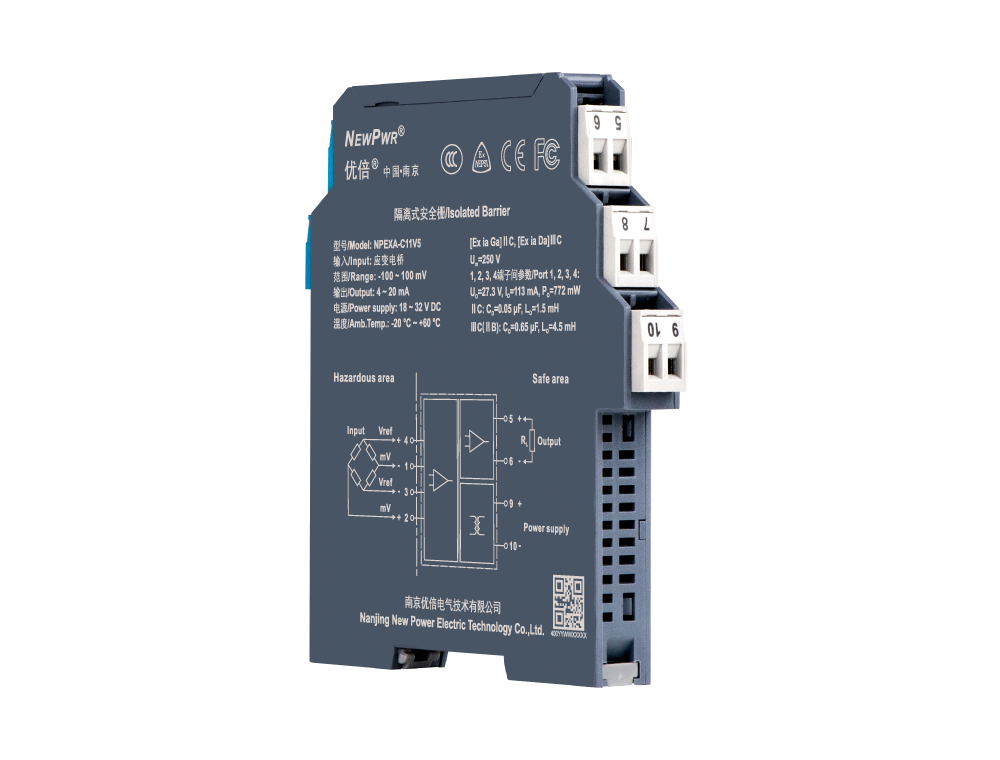

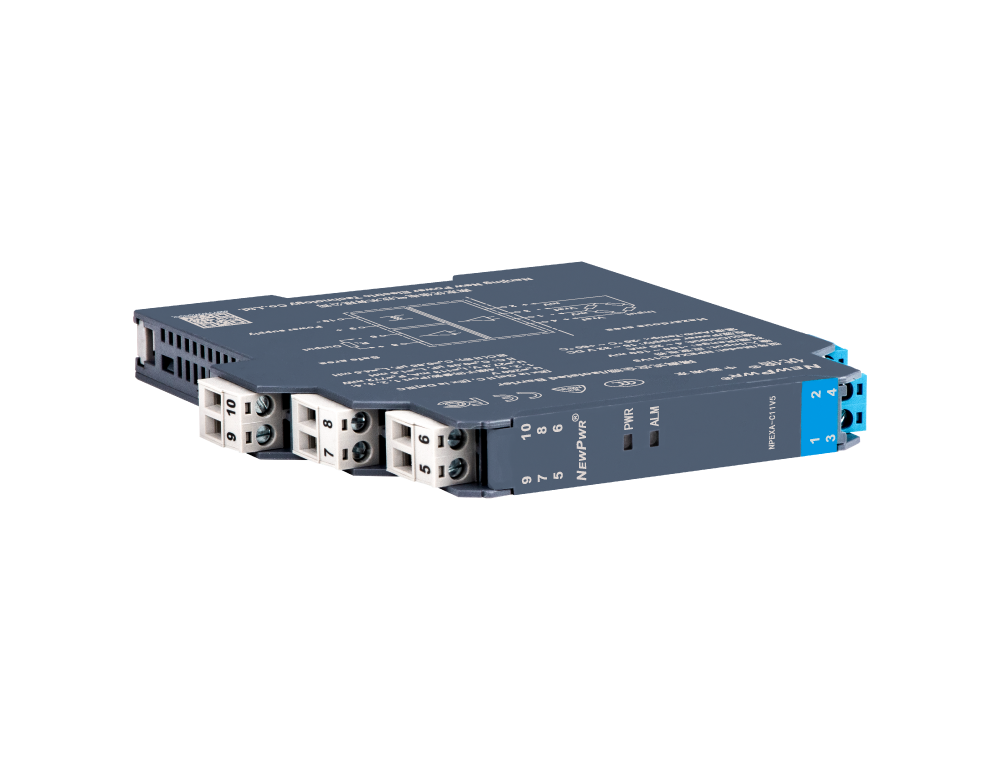

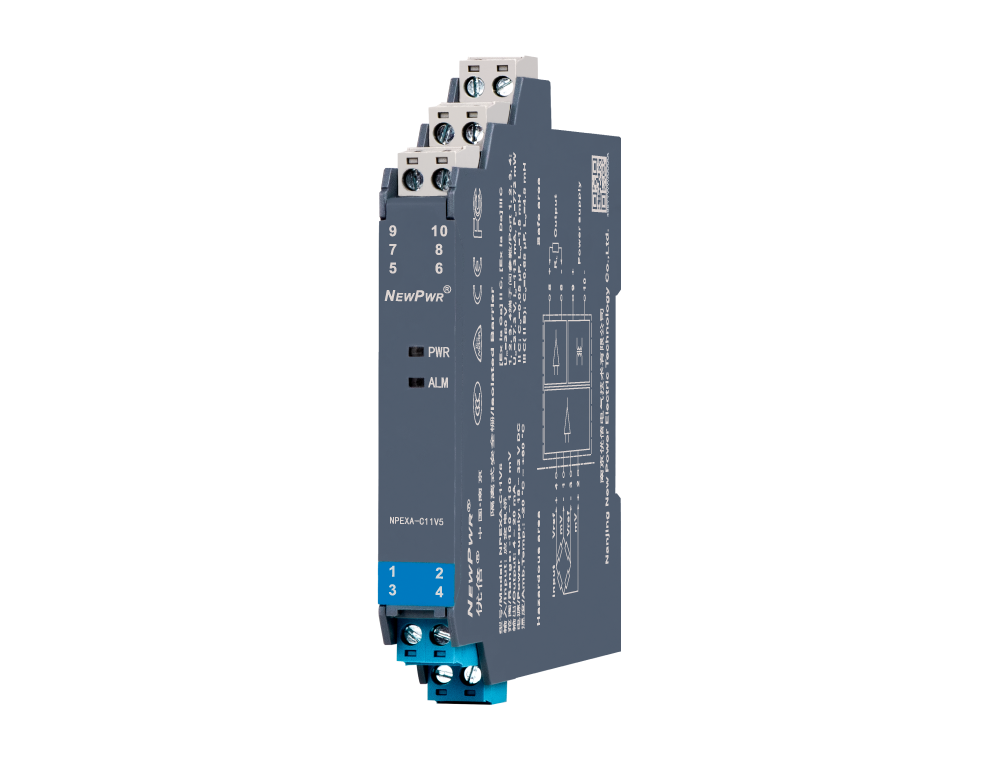

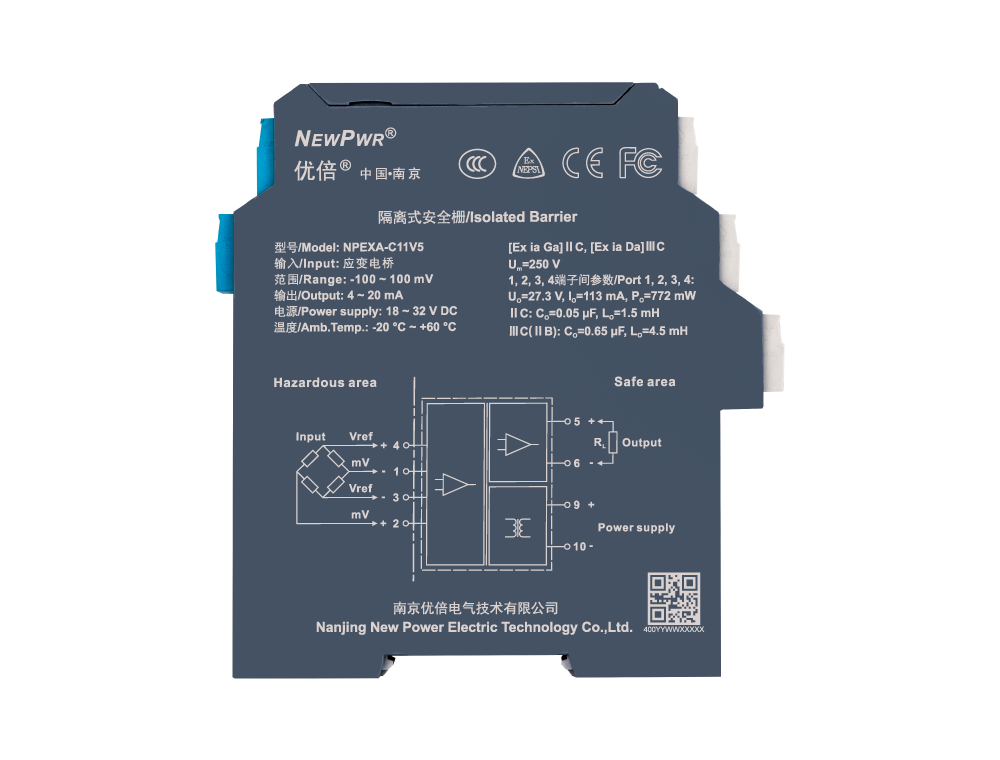

NPEXA-C11V5

应变电桥隔离式清静栅，，，，，，，可以给危险区的应变电桥提供隔离本安型电源，，，，，，，应变电桥爆发的毫伏信号，，，，，，，经隔离转换为4~20mA电流信号输出到清静区(其他输出信号类型产品，，，，，，，详细型号见型谱)。 。 。。。。该产品需要自力供电，，，，，，，输入、输出和电源三端隔离，，，，，，，具有在线故障自诊断功效，，，，，，，可以通过PC端或手持编程器对输出信号类型等举行组态设置。 。 。。。。
PA国际厅(中国区)官方网站-PlayAce PA国际厅(中国区)官方网站-PlayAce

输入

输出（详细型号见型谱）

通道

供电

分享
NPEXA-C11V5

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸




【手艺参数】 电源 输入 输出 传输特征 基本参数 EMC特征 事情情形 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电电源 18 ~ 32 V DC
输入
输入信号 0 ~ 100 mV
激励电压 5 V
输出
输出信号 4 ~ 20 mA
允许负载 RL ≤ 550 Ω
传输特征
转换精度 信号类型 丈量规模 量程规模/转换精度
传输精度 0.1 %F.S.
温度漂移 30 ppm/℃
基本参数
响应时间 ≤ 500 ms
事情功耗 1.2 W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧) ； ；；；；；；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
事情情形
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
应用场合 装置于清静区，，，，，，，可毗连0区、1区、2区 ； ；；；；；；?A、?B、?C、ⅢC ； ；；；；；；T4 ~ T6危险区的本装置备
机械特征
毗连方法 螺钉毗连
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCS
防爆品级 [Ex ia Ga]ⅡC、[Ex ia Da] ⅢC
最高电压（Um） 250 V
Uo 27.3 V (1、2、3、4端子间)
Io 113 mA (1、2、3、4端子间)
Po 772 mW (1、2、3、4端子间)
Co (?C) 0.05 μF (1、2、3、4端子间)
Lo (?C) 1.5 mH (1、2、3、4端子间)
