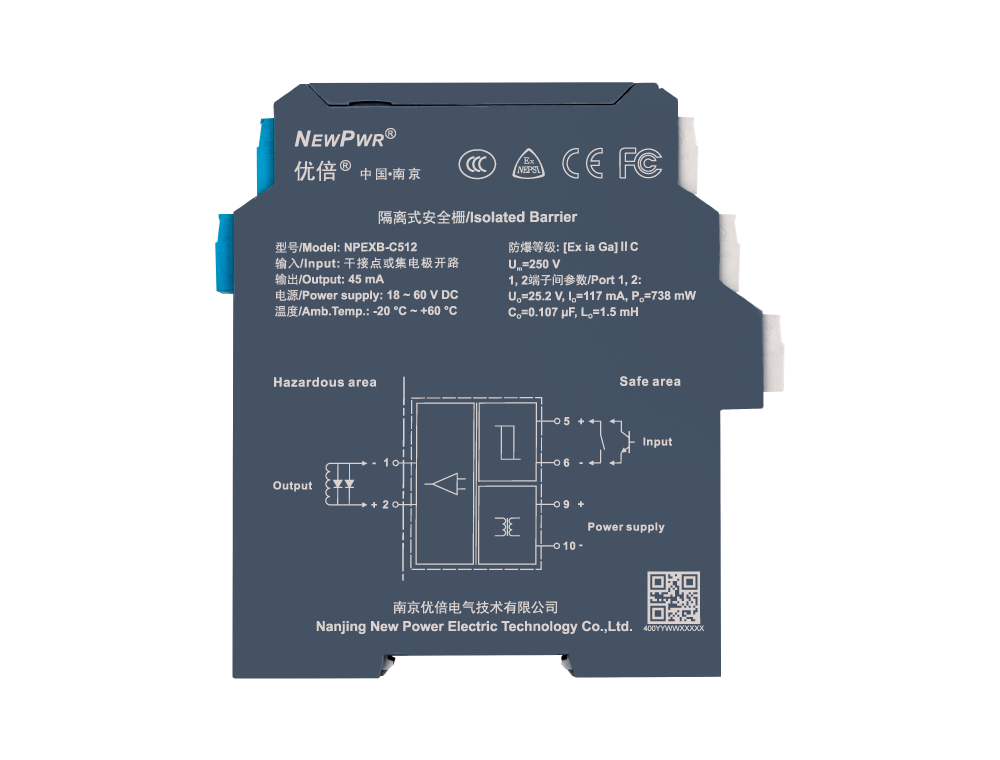

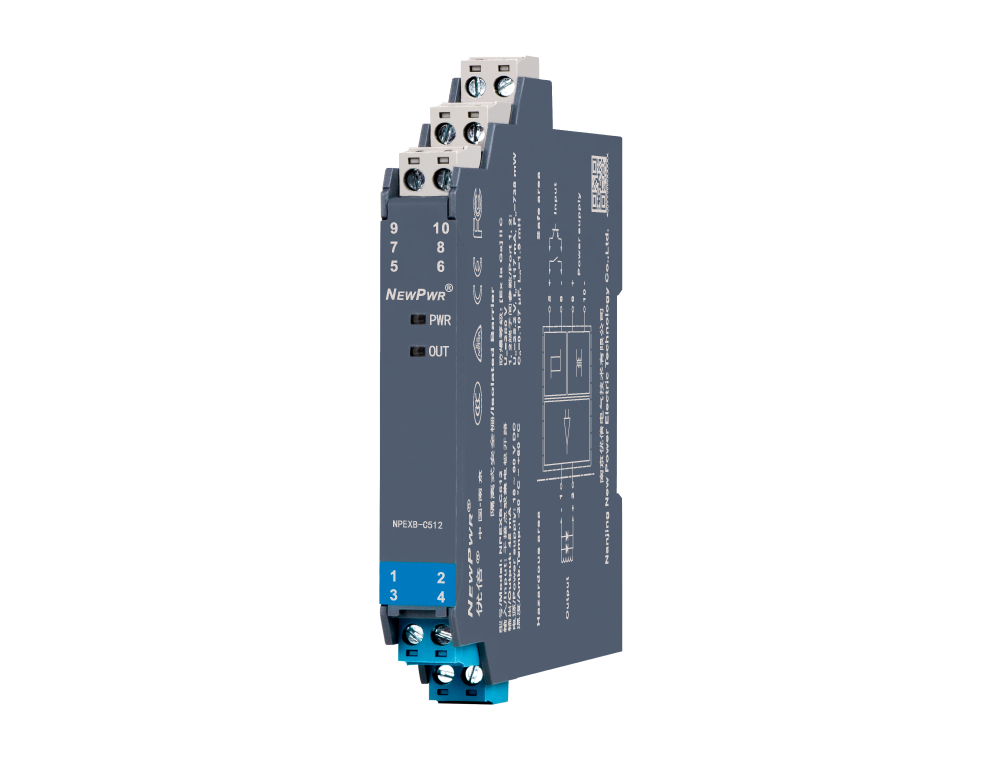

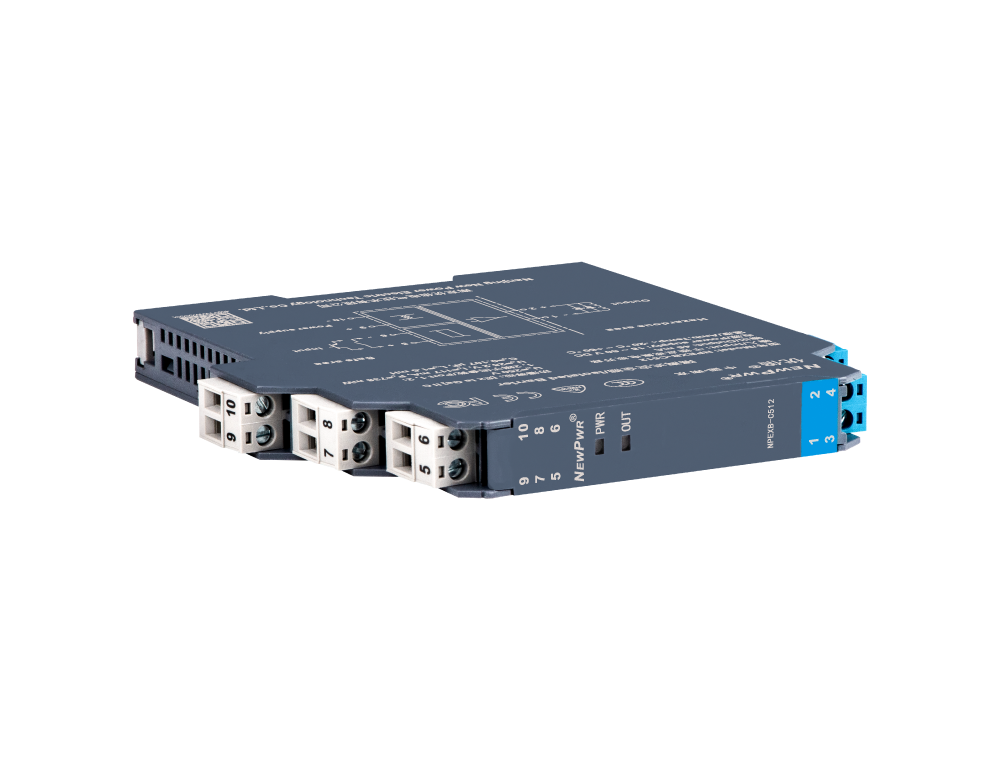

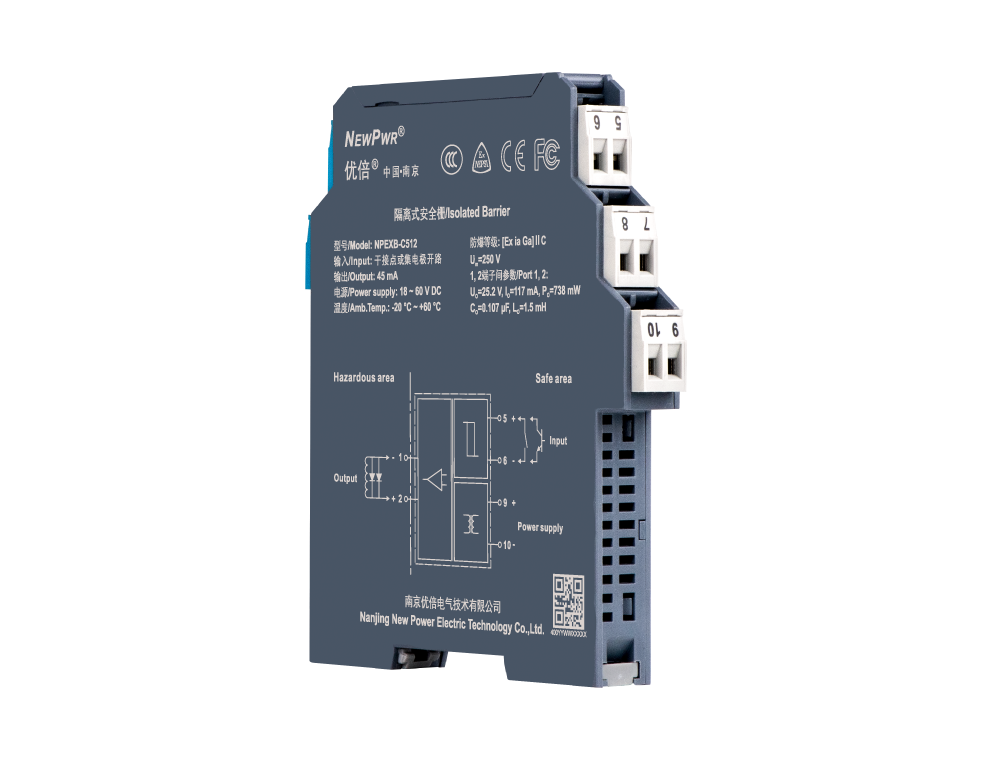

NPEXB-C512

开关量输出型清静栅，，，，，，将清静区的电源通过干接点或集电极开路信号控制方法，，，，，，驱动危险区的本安小功率装备。。。。。 。如电磁阀、声光报警器等本装置备。。。。。 。该产品需要自力供电，，，，，，输入、输出和电源三端隔离。。。。。 。
PA国际厅(中国区)官方网站-PlayAce PA国际厅(中国区)官方网站-PlayAce

输入

输出

通道

供电

分享
NPEXB-C512

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸




【手艺参数】 电源 输入 输出 基本参数 EMC特征 事情情形 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电电源 18 ~ 60 V DC
输入
输入信号 干接点或集电极开路
输出
输出电压 ＞ 11.25 V DC
输出电流 ≤ 45 mA
开路电压 21.5 V DC
基本参数
响应时间 ＜ 20 ms
事情功耗 ≤ 1.4 W
EMC特征
电磁兼容 IEC 61326-3-1
介电强度 ≥ 3000 V AC (本安侧与非本安侧)；； ；； ；；；≥ 1500 V AC (电源与非本安侧)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源)
事情情形
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
应用场合 装置于清静区，，，，，，可毗连0区、1区、2区；； ；； ；；；ⅡA、ⅡB、ⅡC；； ；； ；；；T4 ~ T6危险区的本装置备
机械特征
毗连方法 螺钉毗连
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 NEPSI, CE, FCC, CCC
防爆品级 [Ex ia Ga]ⅡC
Uo 25.2 V (1、2端子间)
Io 117 mA (1、2端子间)
Po 738 mW (1、2端子间)
Co 0.107 μF (1、2端子间)
Lo 1.5 mH (1、2端子间)
