NPFSR-K51D.C

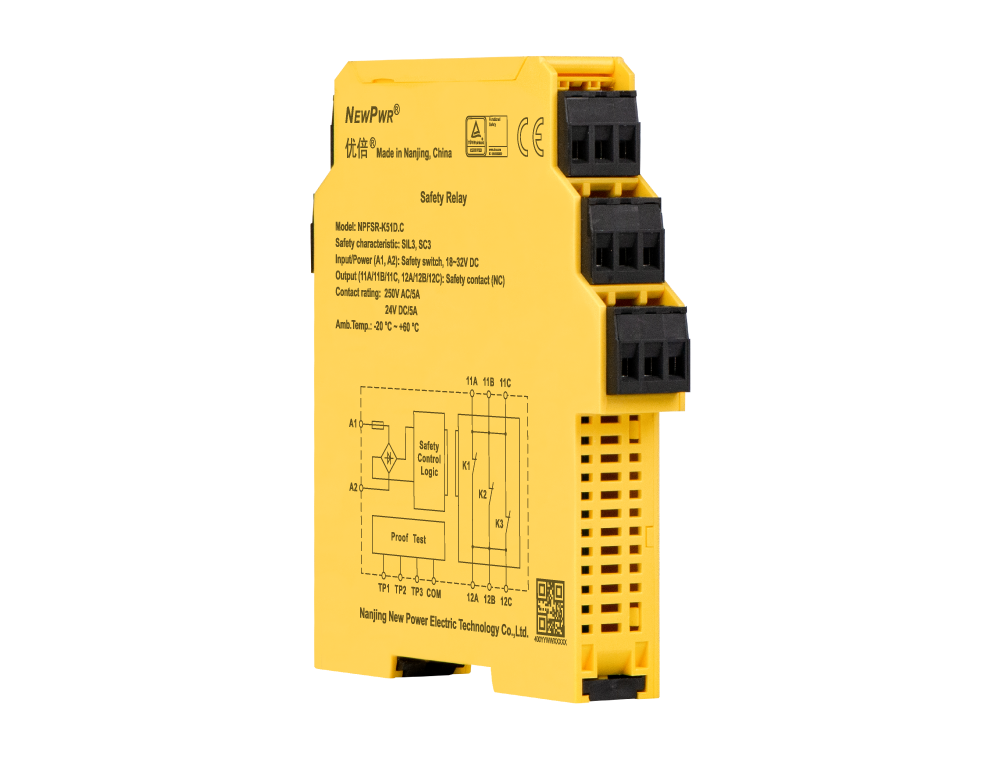

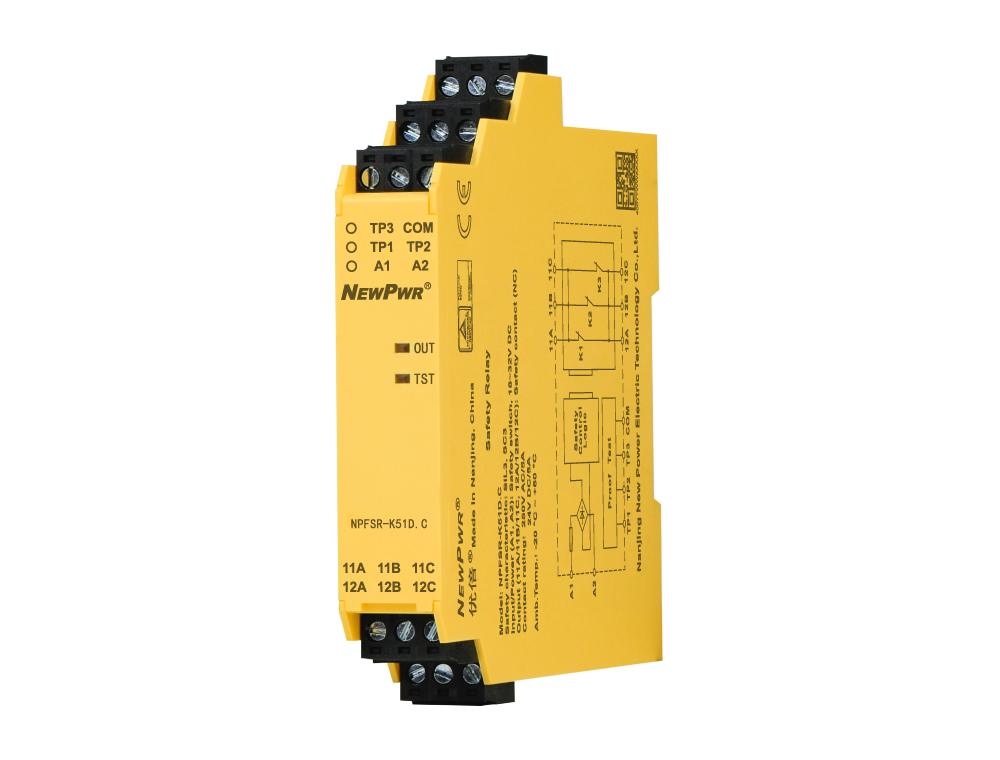

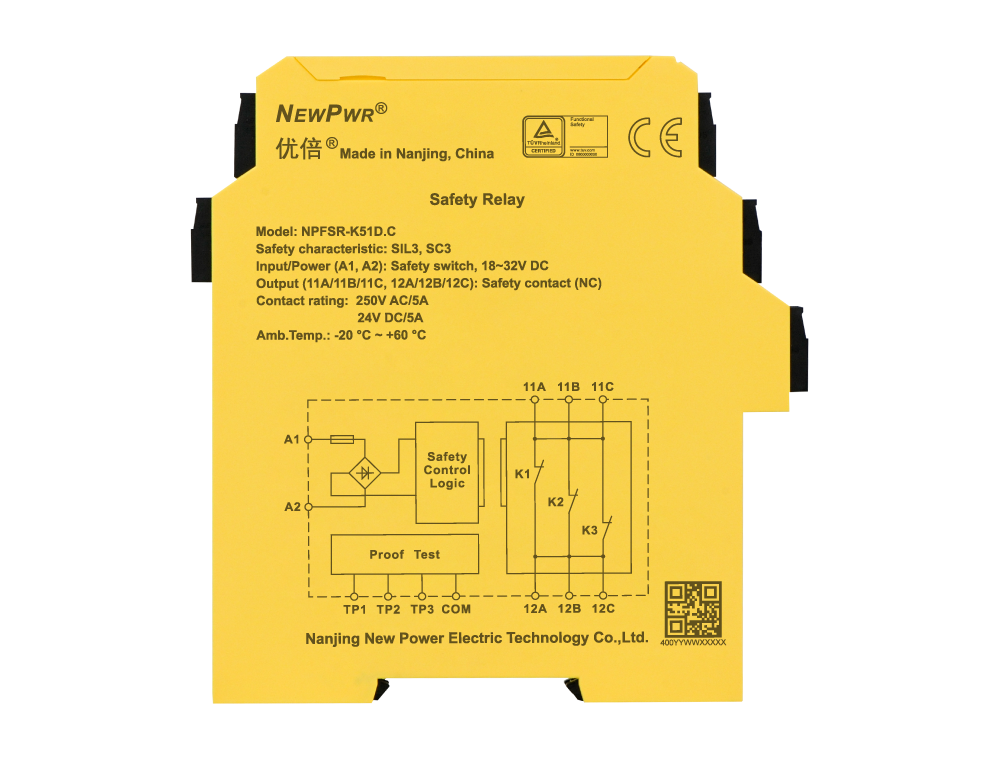

NPFSR-K51D.C 为一起常闭输出清静继电器，，，，，吸收DO 信号，，，，，实现可靠的隔离控制，，，，，现场侧最高支持250V AC 负载电路 。。。。。浚浚浚浚可用于切合IEC 61508 标准的SIL3、SC3 的清静相关应用，，，，，常用于SIS 中的ESD 应用 。。。。。主要特征：支持系统回路检测功效；； ；；； ；支持系统回路检测功效；； ；；； ；应用Fail-safe手艺；； ；；； ；输出继电器三重冗余 。。。。。
PA国际厅(中国区)官方网站-PlayAce PA国际厅(中国区)官方网站-PlayAce

输入装备

输出触点数目

供电

复位方法

分享
NPFSR-K51D.C

【焦点手艺】


【装置与拆卸】






装置                                                                      拆卸




【手艺参数】 电源 输入 输出 基本参数 EMC特征 事情情形 【机械特征】 机械特征 【认证信息】 认证信息
电源
供电类型 回路供电
额定电压 18~ 32V DC(典范值24V)
输入
输入电流 ≤ 45mA/24V DC
测试脉冲宽度 ≤ 4ms
导线电阻 ≤ 15Ω
输入装备 清静开关、DO信号
输出
触点数目 1NC
触点质料 AgSnO2+Au plating
触点容量 5A/250V AC, 5A/24V DC
基本参数
吸适时间 ≤ 50ms
释放时间 ≤ 50ms
开关频率 ≤ 10Hz
整机功耗 ≤ 1.4W/24V DC
EMC特征
电磁兼容 切合IEC 61298-3, IEC/EN 61000-6-2, IEC 61326-3-1
额定绝缘电压 250V AC
额定攻击耐受电压 6000V(1.2/50us)
绝缘强度 1500V AC, 1 min
电气间隙和爬电距离 切合IEC 60664-1
事情情形
振动 10Hz ~ 150Hz, 0.75mm
过压品级 III
污染品级 2
防护品级 IP20
事情温度 -20°C ~ +60°C
贮存温度 -40°C ~ +80°C
机械特征
毗连方法 螺钉毗连
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
认证信息
产品认证 SIL, CE
磨练测试距离 15年，，，，，切合IEC 61508
平均诊断笼罩率 60%，，，，，切合IEC 61508
清静完整性品级 SIL2，，，，，切合IEC 61508
硬件故障裕度 0，，，，，切合IEC 61508
清静失效分数 ≥ 90%，，，，，切合IEC 61508
要求时危险失效概率 8.46E-5/PTI=15年，，，，，切合IEC 61508
每小时危险失效概率 1.205E-8 1/h，，，，，切合IEC 61508
