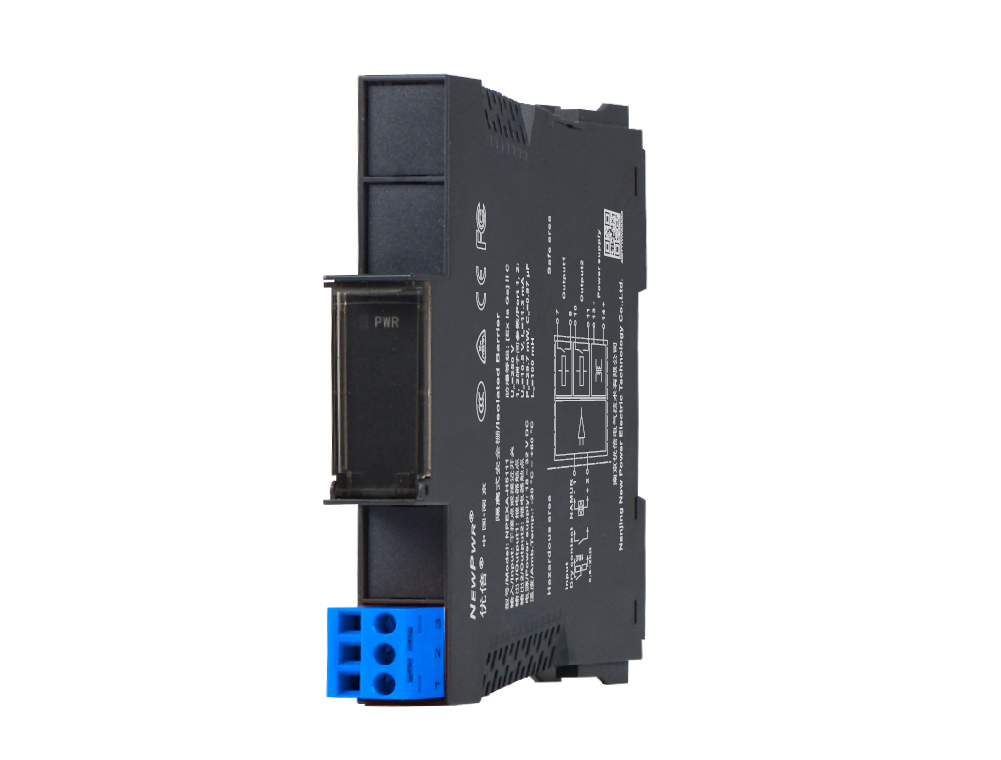

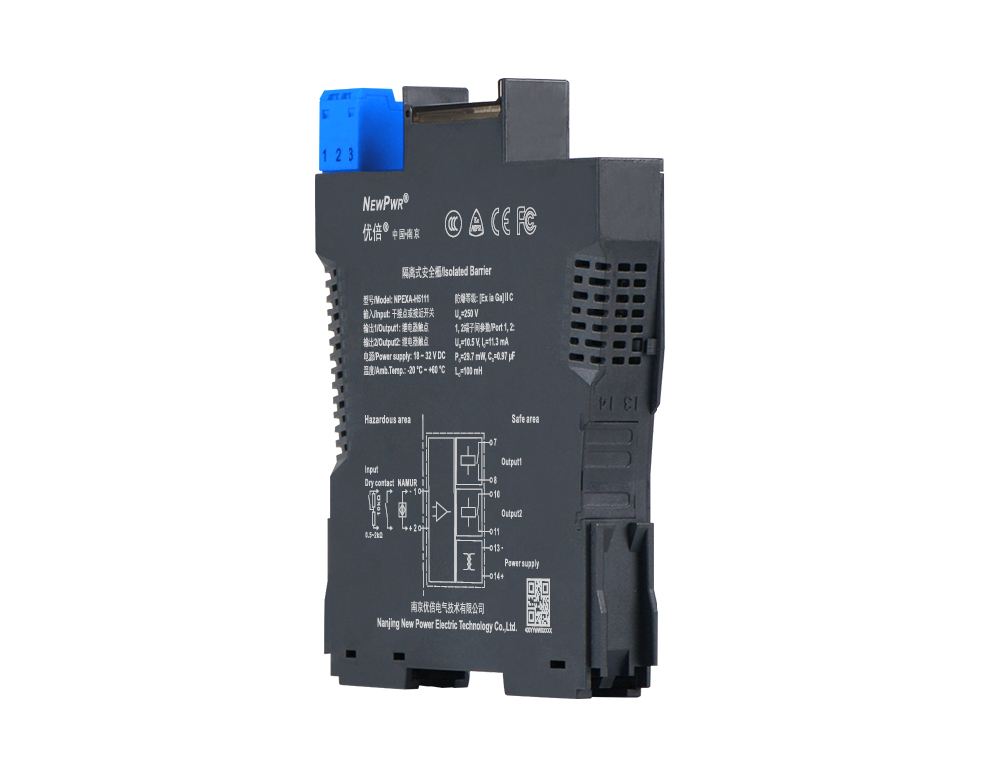

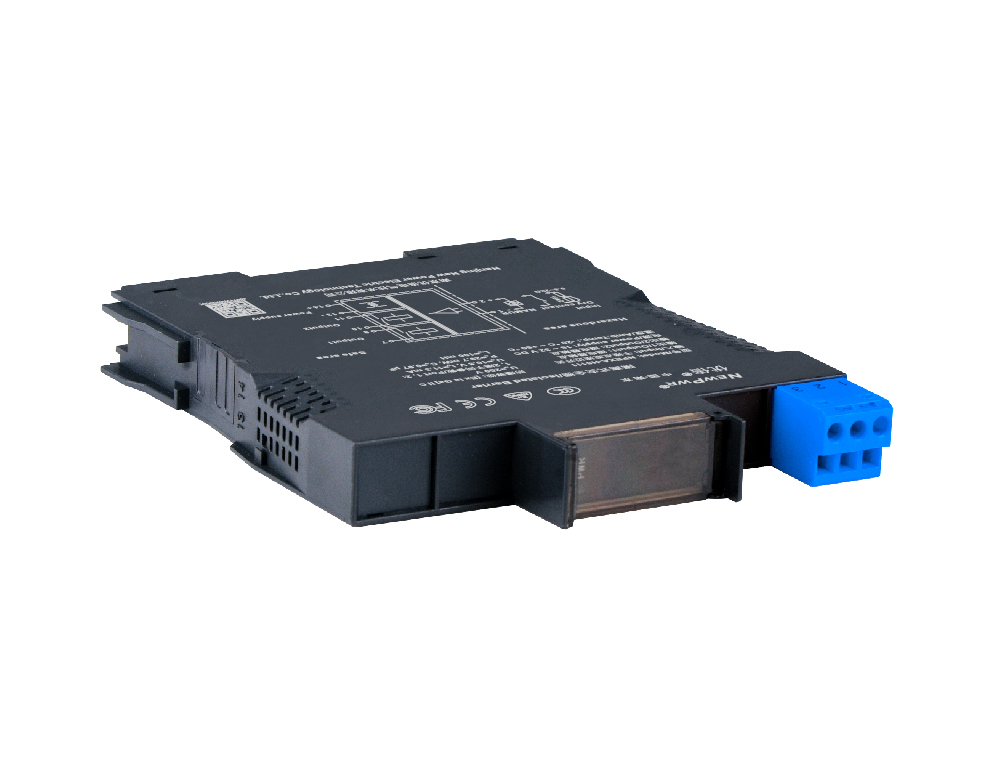

NPEXA-H5111
【焦点手艺】
【装置与拆卸】
清静栅装置 清静栅拆卸

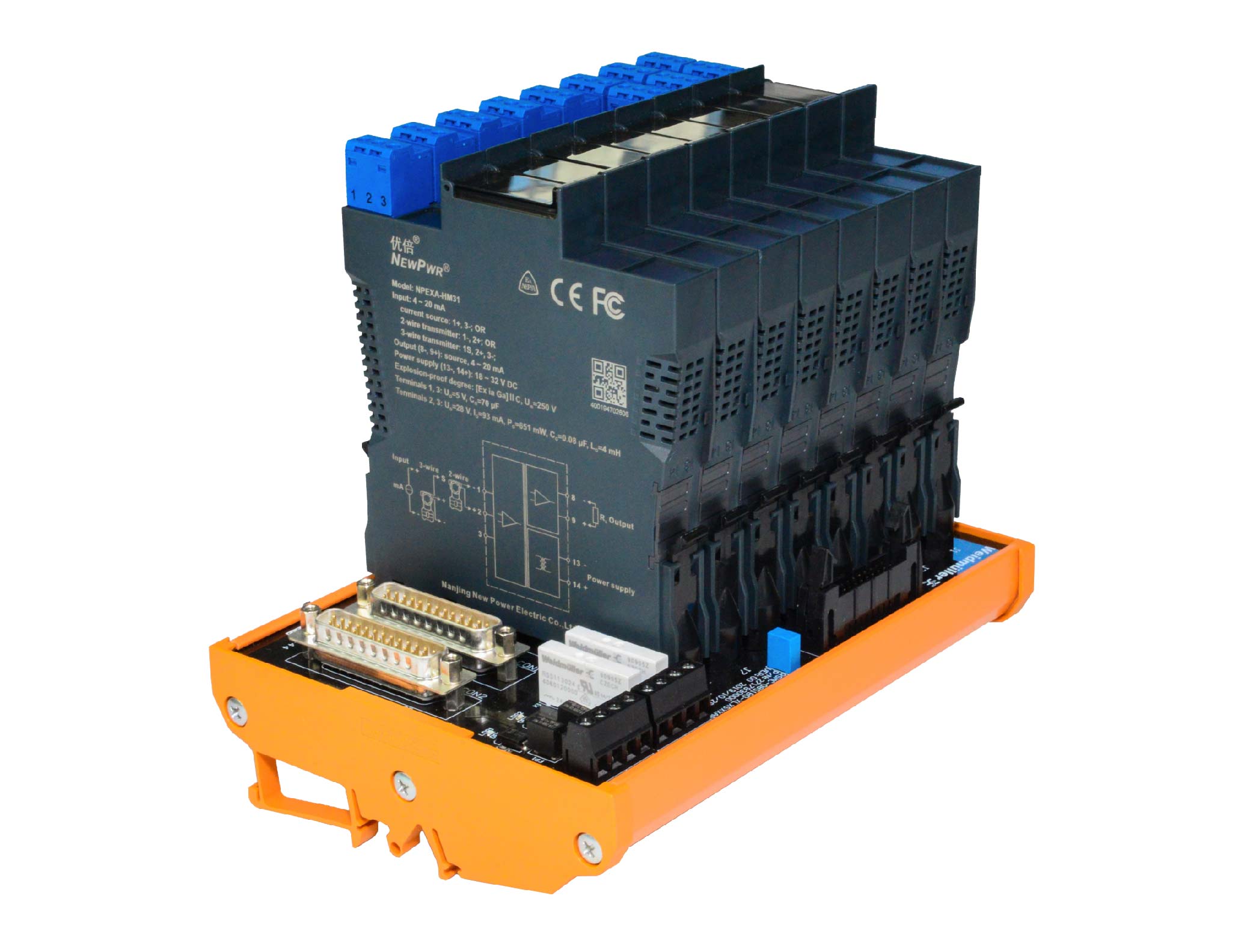

底板装置 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 干接点或NAMUR靠近开关 |
| 输出信号 | 继电器触点 |
| 允许负载 | 0.5 A/35 V DC |
| 开关特征 | 输入电流＞ 2.1 mA，，，，，，，输出继电器闭合，，，，，，，通道指示灯黄色长亮；；； ；；；；输入电流＜ 1.2 mA，，，，，，，输出继电器断开，，，，，，，通道指示灯黄色熄灭 |
| 开关寿命 | ＞ 10万次 |
| 开关频率 | ＜ 10 Hz |
| 拨码设置 | S1→a：输出1和输入1同相；；； ；；；；S1→b：输出1和输入1反相；；； ；；；；S2→a：启用线路故障监测功效；；； ；；；；S2→b：关闭线路故障监测功效；；； ；；；；S3→a：输出2和输入1同相；；； ；；；；S3→b：输出2用作故障信号输出；；； ；；；；S4→a：故障时输出2继电器闭合；；； ；；；；S4→b：故障时输出2继电器断开 |
| 响应时间 | ＜ 20 ms |
| 事情功耗 | ≤ 1.0 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 2500 V AC (本安侧与非本安侧)；；； ；；；；≥ 500 V AC (电源与非本安侧) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源) |
| 事情温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 应用场合 | 装置于清静区，，，，，，，可毗连0区、1区、2区；；； ；；；；ⅡA、ⅡB、ⅡC；；； ；；；；T4 ~ T6危险区的本装置备 |
| 线路故障 | 输入电流≤ 50 μA，，，，，，，判断输入断线，，，，，，，输出继电器断开；；； ；；；；输入电流≥ 6.5 mA，，，，，，，判断输入短路，，，，，，，输出继电器断开，，，，，，，通道指示灯红色闪灼 |
| 毗连方法 | 螺钉毗连 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 装置方法 | DIN35 mm导轨装置 |
| 产品认证 | NEPSI, CE, FCC, CCC |
| 防爆品级 | [Ex ia Ga]ⅡC |
| 最高电压（Um） | 250 V |
| Uo | 10.5 V (1、2端子间) |
| Io | 11.3 mA (1、2端子间) |
| Po | 29.7 mW (1、2端子间) |
| Co | 0.97 μF (1、2端子间) |
| Lo | 100 mH (1、2端子间) |
