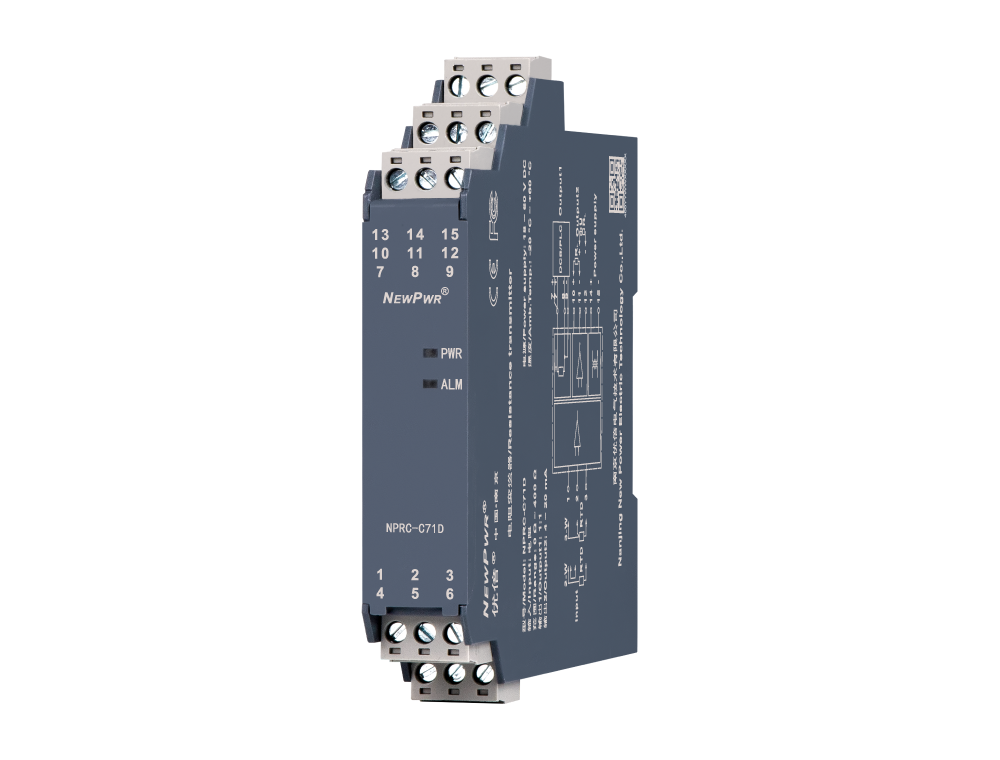

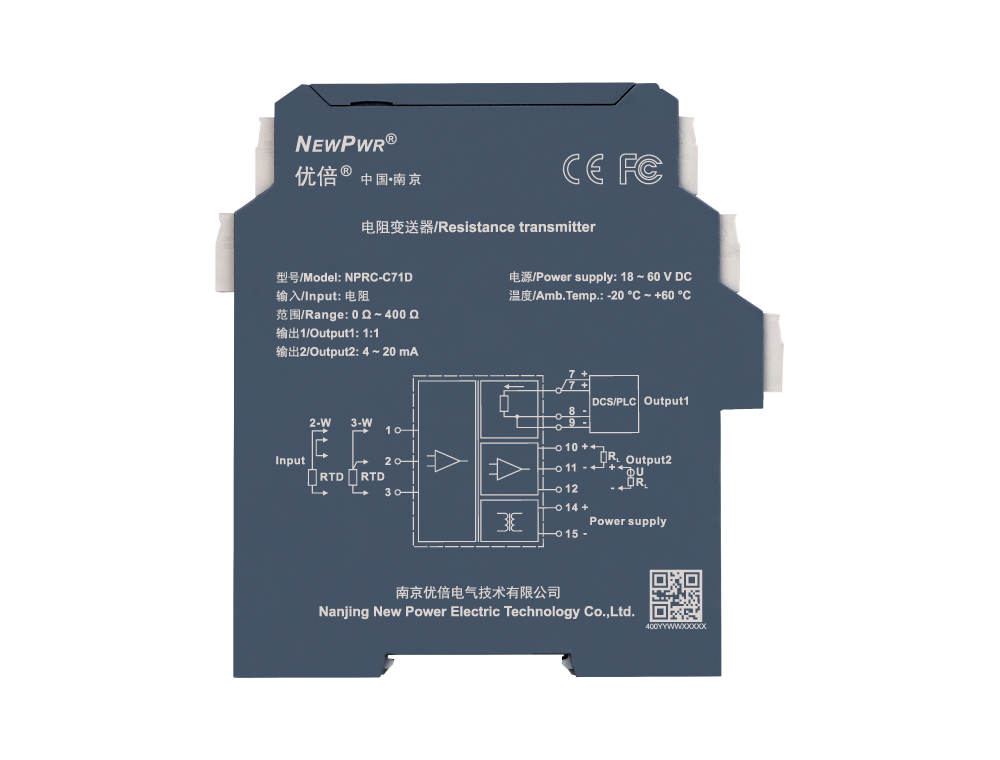

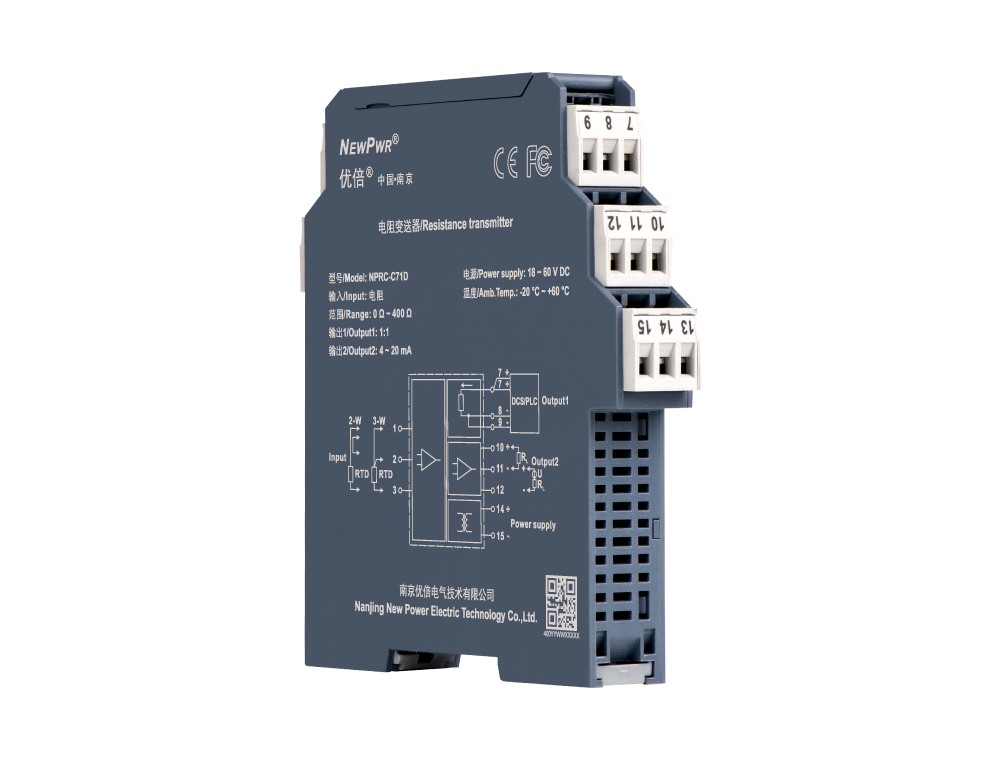

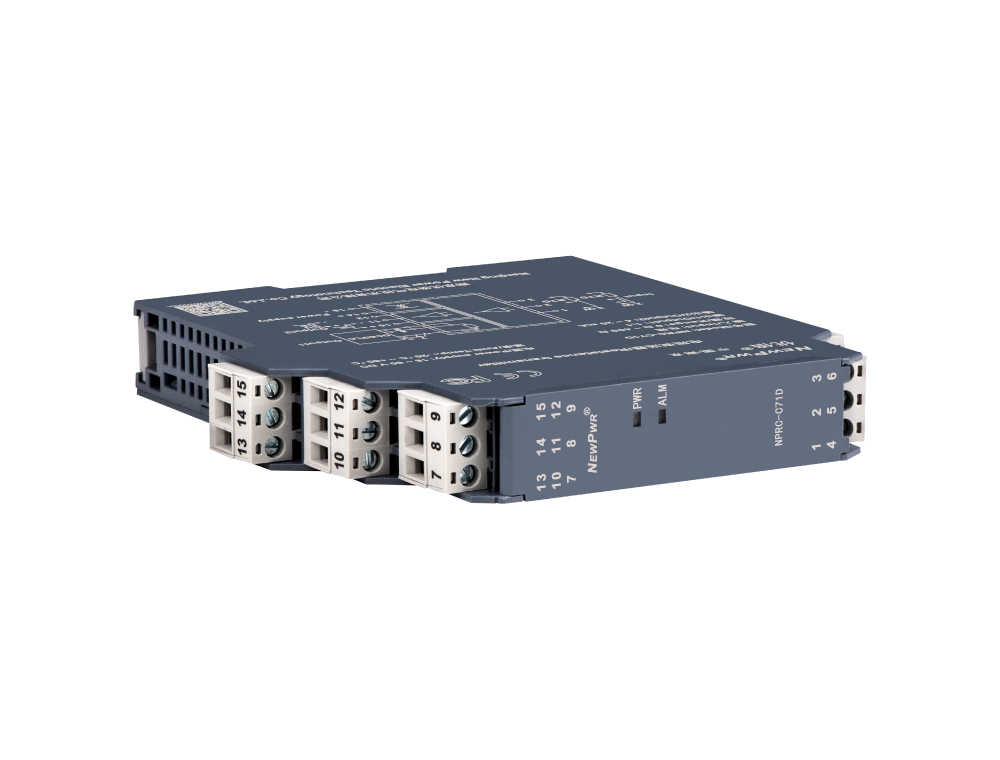

NPRC-C71D

电阻变送器，，，，，，，，输入热电阻信号，，，，，，，，经隔离转换为1：1电阻信号和1路4~20mA电流信号输出(其他输出信号类型产品，，，，，，，，详细型号见型谱)。。。 。。。该产品需要自力供电，，，，，，，，输入、输出和电源三端隔离，，，，，，，，具有在线故障自诊断功效，，，，，，，，可以通过PC端或手持编程器对热电阻类型、输入量程等举行组态设置。。。 。。。

Input signal

Output signal

Channels

Power Supply Mode

Share
NPRC-C71D

【Core technology】



【Installation and disposal】






Installation                                               Disposal




【Technical data】 Supply Input Output Transfer characterisics General parameters EMC data Operating conditions State 【Mechanical specifications】 Mechanical specifications 【Certified data】 Certified data
Supply
供电电源 18 ~ 60 V DC
Input
输入信号 Pt100、Cu100、Cu50、BA1、BA2等热电阻
引线电阻 ≤ 20 Ω/线
Output
输出信号 输出1：1 : 1 ；；； ；；；输出2：4 ~ 20 mA
激励电流 0.1 ~ 10 mA
允许负载 RL ≤ 550 Ω
Transfer characterisics
传输精度 输出1：激励电流0.5 ~ 10 mA，，，，，，，，精度±0.1 %F.S或＜ 0.2 Ω (取最大值) ；；； ；；；电阻传输精度随激励电流减小而下降 输出2：0.1 %F.S
温度漂移 30 ppm/℃
General parameters
响应时间 ≤ 500 ms
事情功耗 1 W
EMC data
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
Operating conditions
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
State
输出状态 在用户不特殊指明的情形下，，，，，，，，无论输入信号泛起何种故障状态(断线除外，，，，，，，，断线输出1约16 Ω，，，，，，，，输出2为0 V/mA)，，，，，，，，在满量程规模内输出均追随输入信号转变，，，，，，，，输出1最大不凌驾430 Ω，，，，，，，，输出2最大不凌驾输出量程上限的110% (如输出2为0 ~ 20 mA输出时，，，，，，，，最小输出可为0 mA，，，，，，，，最大不凌驾22 mA)
Mechanical specifications
毗连方法 螺钉毗连
规格尺寸 宽17.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
Certified data
产品认证 CE, FCC
