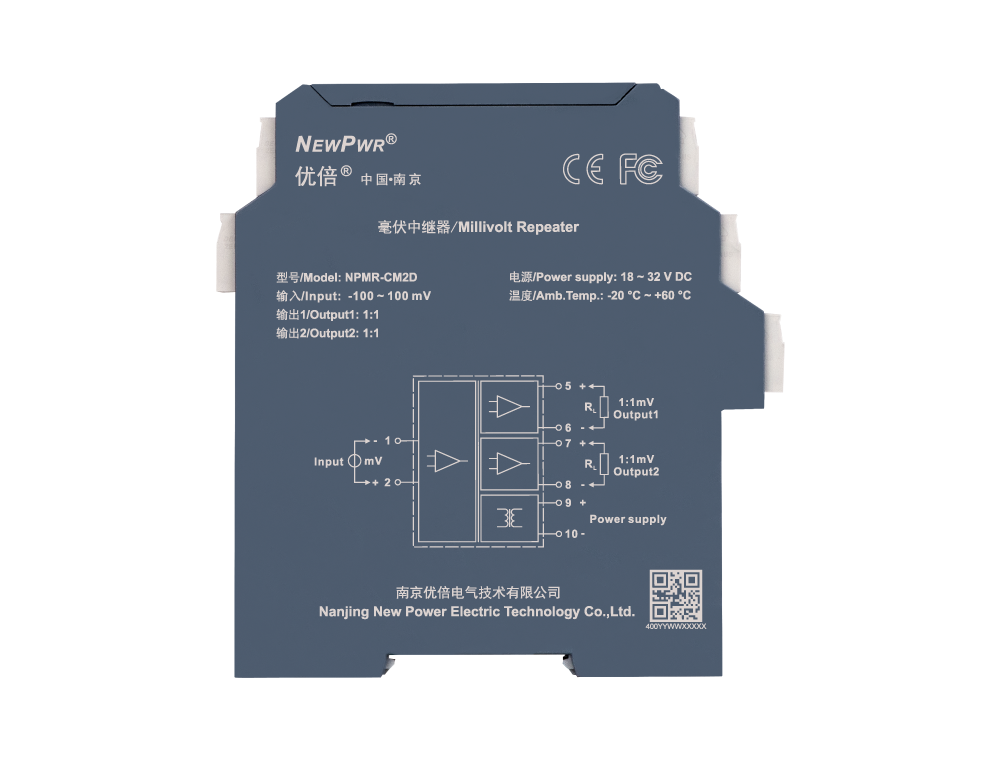

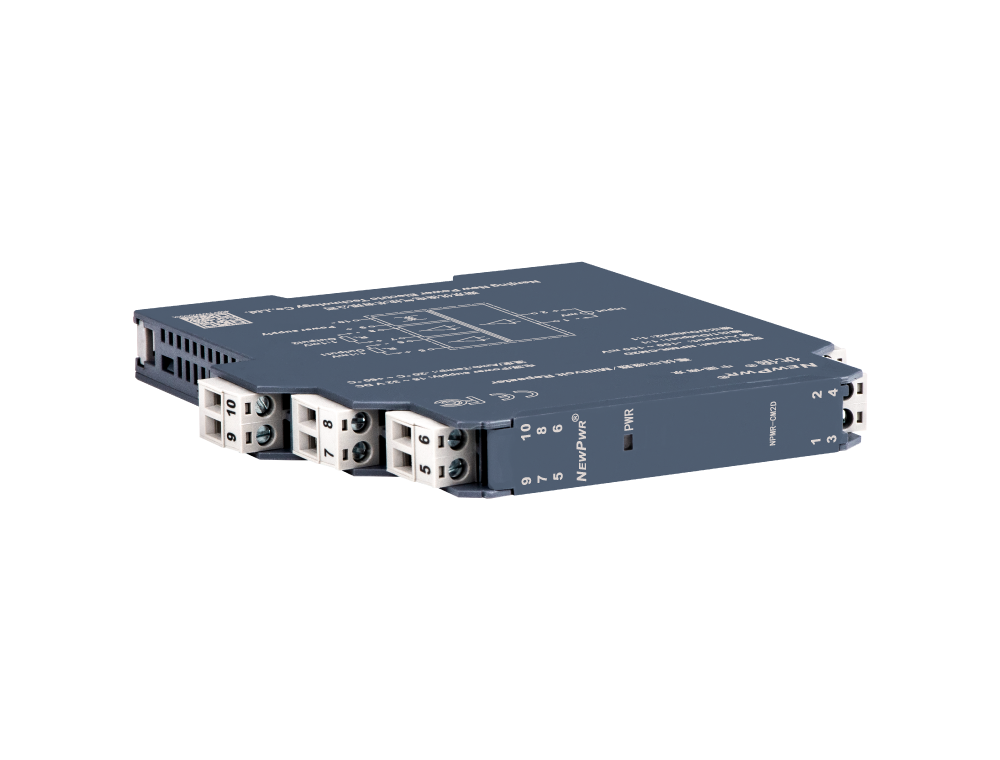

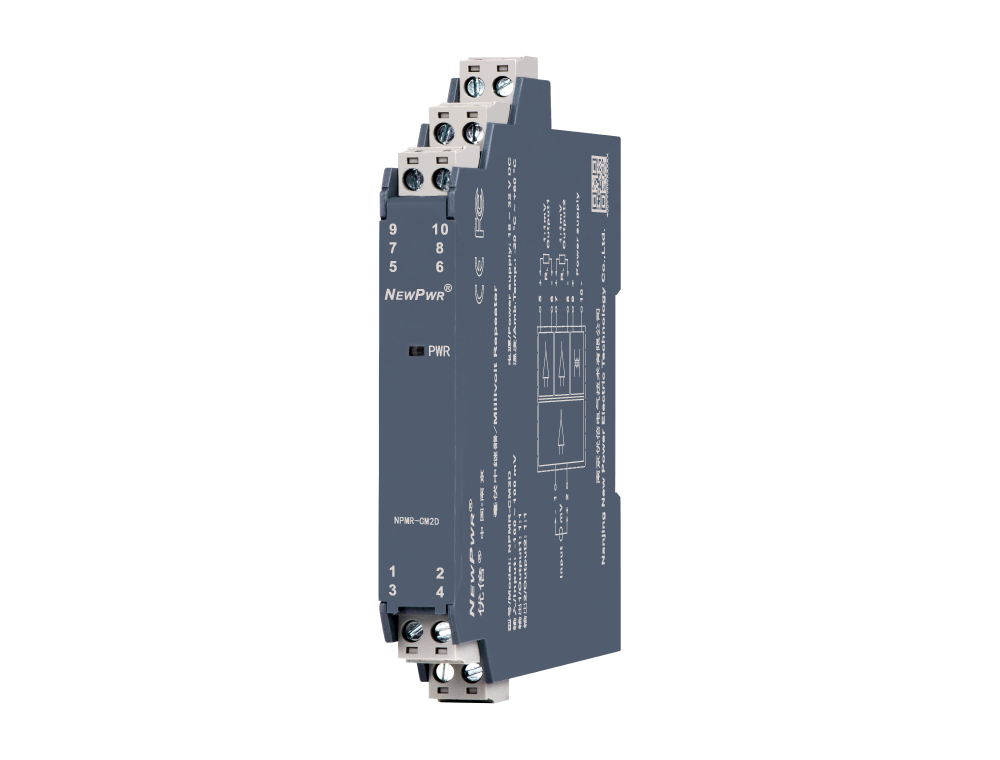

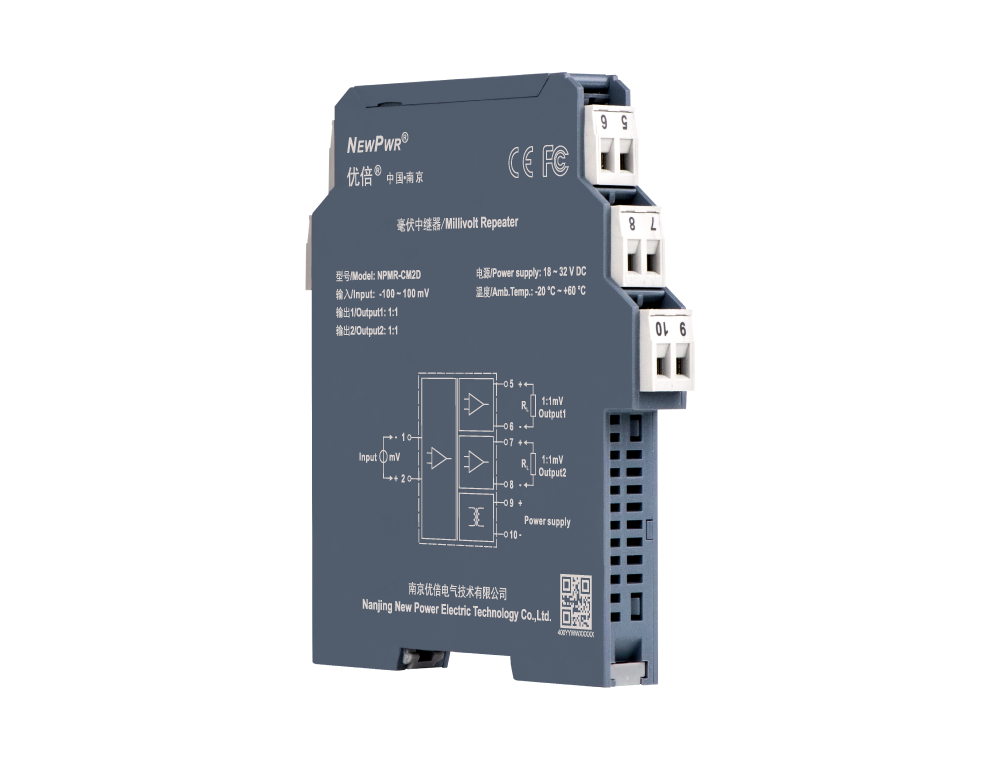

NPMR-CM2D

毫伏中继器，，， ，，，将毫伏信号，，， ，，，经隔离输出1：1毫伏信号。。。。。该产品需要自力供电，，， ，，，输入、输出和电源三端隔离。。。。。

Input signal

Output signal

Channels

Power Supply Mode

Share
NPMR-CM2D

【Core technology】



【Installation and disposal】






Installation                                               Disposal




【Technical data】 Supply Input Output Transfer characterisics General parameters EMC data Operating conditions 【Mechanical specifications】 Mechanical specifications 【Certified data】 Certified data
Supply
供电电源 18 ~ 32 V DC
Input
输入信号 -100 mV ~ 100 mV
Output
输出信号 1 : 1 mV
允许负载 RL ≥ 20 MΩ
Transfer characterisics
传输精度 0.05 %F.S.
温度漂移 0.005 %F.S./℃
General parameters
响应时间 ≤ 2 ms
事情功耗 0.8 W
EMC data
电磁兼容 IEC 61326-3-1
介电强度 ≥ 1500 V AC (输入/输出/电源之间)
绝缘电阻 ≥ 100 MΩ (输入/输出/电源之间)
Operating conditions
事情温度 -20 ℃ ~ +60 ℃
贮存温度 -40 ℃ ~ +80 ℃
Mechanical specifications
毗连方法 螺钉毗连
规格尺寸 宽12.8 mm×高110 mm×深117 mm
装置方法 DIN35 mm导轨装置
Certified data
产品认证 CE, FCC
